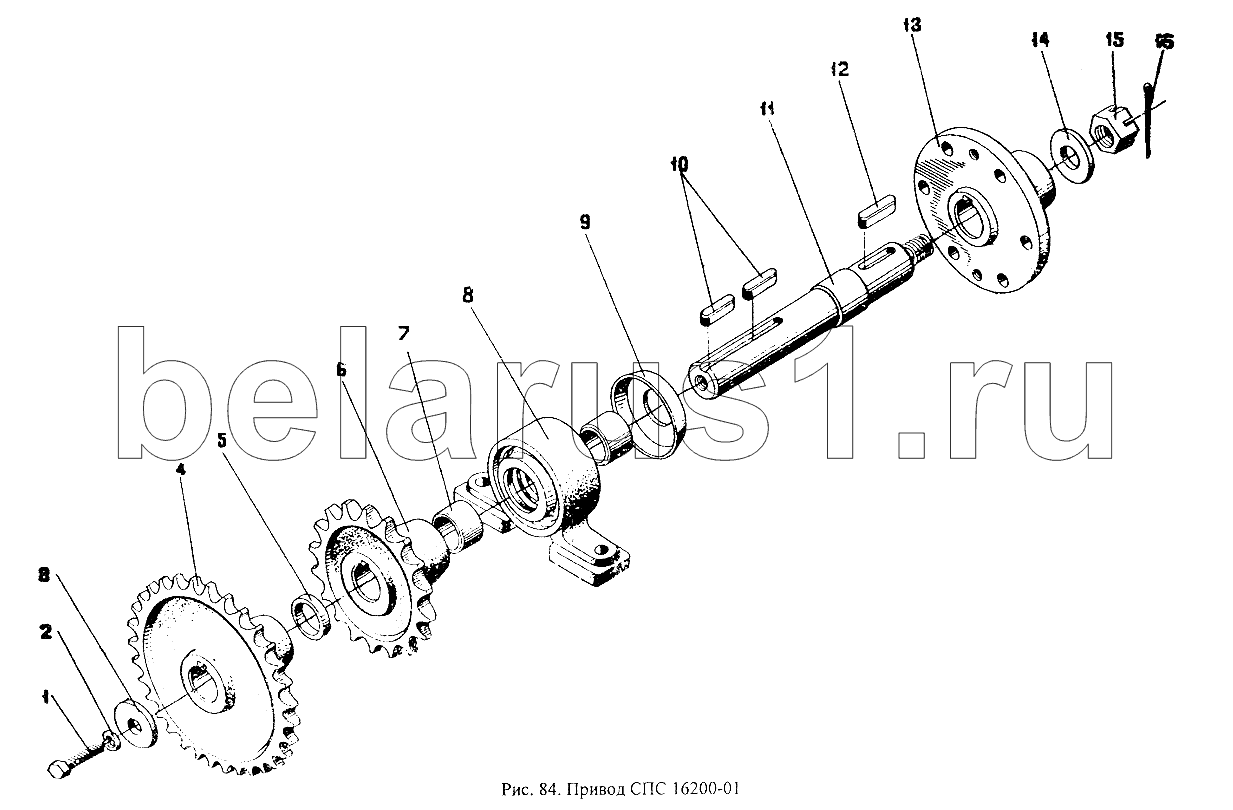

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Привод СПС16200-01
СПС16200-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС16200-01 | СПС16200-01 | Привод | |
| 1 | [Болт М12-6gх30.66.019 ГОСТ7796-70] | Болт М12-6gх30.66.019 ГОСТ7796-70 | |
| 2 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 3 | КТ4245 | Шайба специальная | |
| 4 | Н.022.030-41 | Звездочка сварная | |
| 5 | КТ70809-19 | Втулка | |
| 6 | РКС6.12604-01 | Звездочка (Z=18) | |
| 7 | РКС6.05802 | Втулка | |
| 8 | РКС6.05200-01 | Подшипниковый узел | |
| 9 | РКС6.05408-01 | Отражатель | |
| 10 | [Шпонка 10х8х40 ГОСТ23360-78] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 11 | СПС16622 | Вал | |
| 12 | [Шпонка 12х8х40 ГОСТ23360-78] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 13 | СПС16302 | Ступица | |
| 14 | КТ4147А | Шайба специальная | |
| 15 | [Гайка М20-6Н.6.019 ГОСТ5919-78] | Гайка М20-6Н.6.019 ГОСТ5919-78 | |
| 16 | [Шплинт 41х36.019 ГОСТ397-79] | Шплинт 41х36.019 ГОСТ397-79 |
