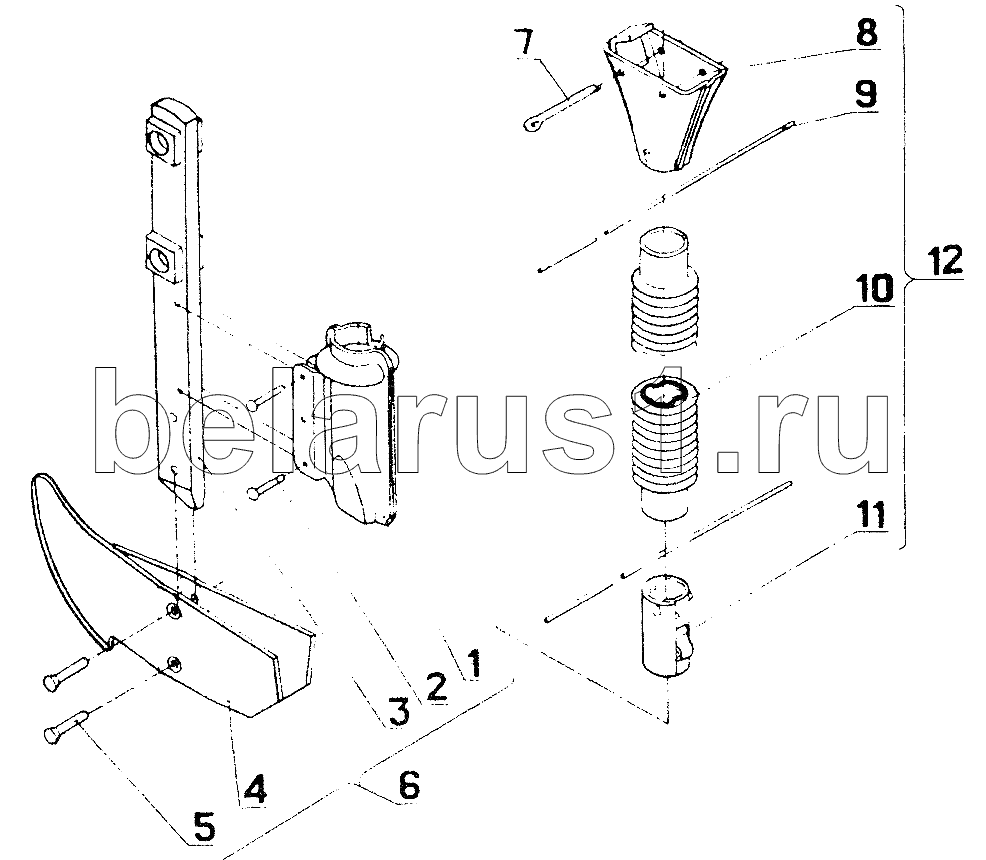

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Туковый сошник и тукопровод
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С10.402-04 | С10.402-04 | Шайба | |
| СОУ02.403 | СОУ02.403 | Накладка | |
| 1 | СОУ02.020 | Воронка | |
| 2 | [Заклепка 5х26.01.10 ГОСТ10300] | Заклепка 5х26.01.10 ГОСТ10300 | |
| 3 | СОУ02.501 | Стойка | |
| 4 | СОУ02.404 | Полоз | |
| 5 | [Заклепка 6х30.01.10 ГОСТ10300] | Заклепка 6х30.01.10 ГОСТ10300 | |
| 6 | СОУ02.010 | Сошник | |
| 7 | [Шплинт 5х50.019 ГОСТ397] | Шплинт 5х50.019 ГОСТ397 | |
| 8 | Н.042.09.010 | Воронка | |
| 9 | Н.127.01.601 | Обвязка | |
| 10 | [Трубка 30х350 ГОСТ10442] | Трубка 30х350 ГОСТ10442 | |
| 11 | Н.127.14.001 | Наконечник | |
| 12 | Н.042.09.000 | Тукопровод |
