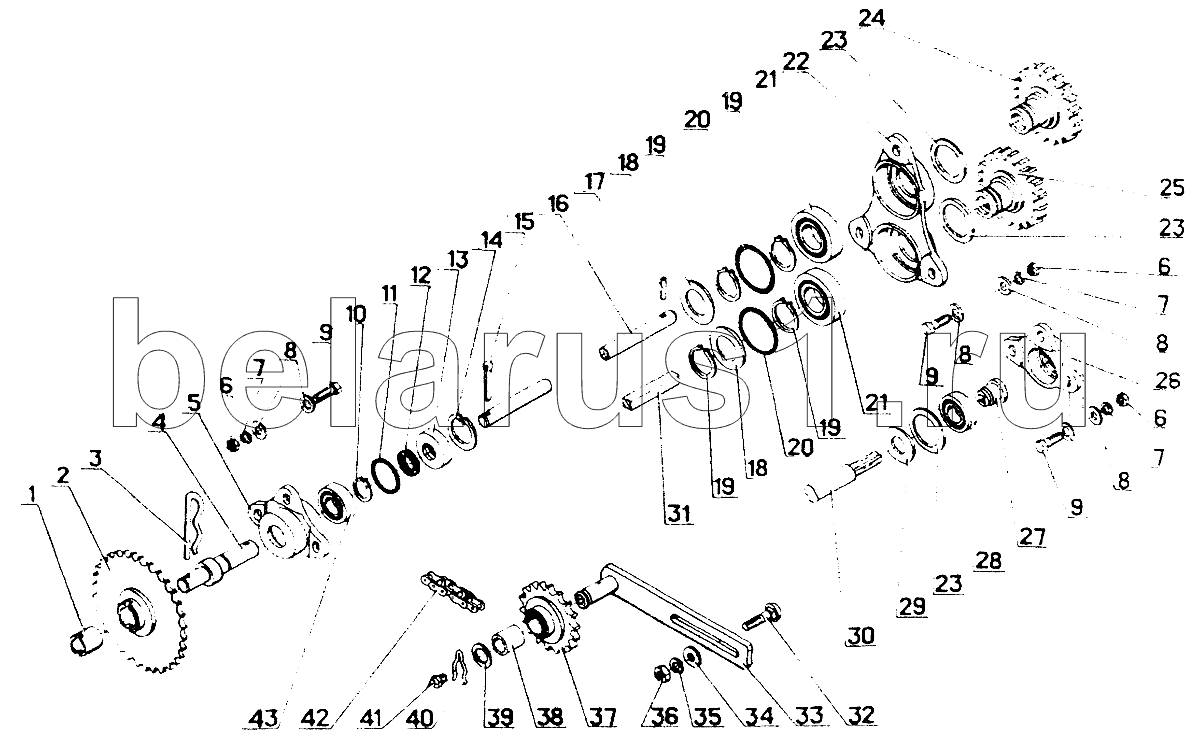

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Привод семятукового ящика
1
2
3
4
5
6
6
6
7
7
7
8
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
18
19
19
19
19
20
20
21
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КМХ105Б | Втулка | |
| 2 | СОУ00.280-01 | Звездочка | |
| 3 | С54.602-02 | Шплинт пружинный | |
| 4 | СОУ00.621 | Вал | |
| 5 | СОУ00.103 | Корпус | |
| 6 | [Гайка М10-6Н.6.019 ГОСТ5915] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 7 | [Шайба 10.65Г.019 ГОСТ6402] | Шайба 10.65Г.019 ГОСТ6402 | |
| 8 | [Шайба С10.01.10.019 ГОСТ11371] | Шайба С10.01.10.019 ГОСТ11371 | |
| 9 | [Болт М10-6gх30.58.019 ГОСТ7796] | Болт М10-6gх30.58.019 ГОСТ7796 | |
| 10 | [Кольцо В25 ГОСТ13942] | Кольцо В25 ГОСТ13942 | |
| 11 | [044.-052-46-2-2 ГОСТ9833/ ГОСТ18829] | Кольцо 044.-052-46-2-2 ГОСТ9833/ ГОСТ18829 | |
| 12 | [Кольцо СП-37-24-5 ГОСТ6308] | Кольцо СП-37-24-5 ГОСТ6308 | |
| 13 | СОУ00.104 | Крышка | |
| 14 | [Кольцо С52 ГОСТ13943] | Кольцо С52 ГОСТ13943 | |
| 15 | [Шплинт 6,3х50.019 ГОСТ397] | Шплинт 6,3х50.019 ГОСТ397 | |
| 16 | СОУ00.604 | Вал | |
| 17 | [Штифт 5h11х30 ГОСТ3128] | Штифт 5h11х30 ГОСТ3128 | |
| 18 | [064-072-46-2-2 ГОСТ9833/ГОСТ18829] | Кольцо 064-072-46-2-2 ГОСТ9833/ГОСТ18829 | |
| 19 | [Кольцо В35 ГОСТ13942] | Кольцо В35 ГОСТ13942 | |
| 20 | С80.411-01 | Шайба | |
| 21 | 180207 | Заказать Заказать Заказать Заказать Заказать | Подшипник ГОСТ8882 |
| 22 | СОУ00.107 | Корпус | |
| 23 | С80.407-13 | Шайба | |
| 24 | СОУ00.108 | Колесо зубчатое | |
| 25 | СОУ00.109 | Колесо зубчатое | |
| 26 | СОУ00.102 | Корпус | |
| 27 | СОУ00.605 | Втулка | |
| 28 | 180205 | Заказать Заказать Заказать | Подшипник ГОСТ8882 |
| 29 | С80.407-03 | Шайба | |
| 30 | СОУ00.607 | Вал | |
| 31 | СОУ00.617 | Вал | |
| 32 | [Болт М12х35.58.019 ГОСТ7802] | Болт М12х35.58.019 ГОСТ7802 | |
| 33 | СОУ00.370 | Кронштейн | |
| 34 | [Шайба С12х2.01.10.019 ГОСТ11371] | Шайба С12х2.01.10.019 ГОСТ11371 | |
| 35 | [Шайба 12.65Г.019 ГОСТ6402] | Шайба 12.65Г.019 ГОСТ6402 | |
| 36 | [Гайка М12-6Н.6.019 ГОСТ5915] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 37 | СОУ00.280 | Звездочка | |
| 38 | КМХ105Б | Втулка | |
| 39 | С80.410 | Шайба | |
| 40 | С50.601 | Скоба | |
| 41 | [Масленка 1.2.Ц6хр ГОСТ19853] | Масленка 1.2.Ц6хр ГОСТ19853 | |
| 42 | С20.80-01 | Цепь(t=15,875, 72 зв.) | |
| 43 | 180205 | Заказать Заказать Заказать | Подшипник ГОСТ8882 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
