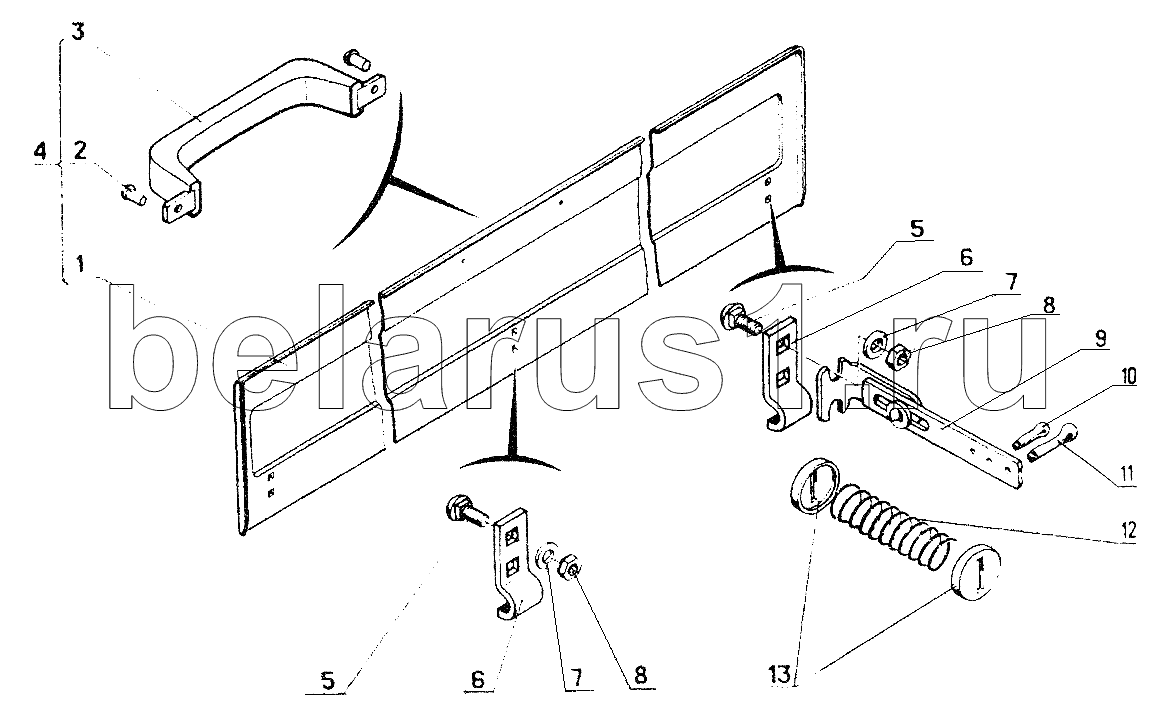

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Крышка
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СОУ00.413 | Крыша | |
| 2 | [Заклепка 5х12.01.10 ГОСТ10299] | Заклепка 5х12.01.10 ГОСТ10299 | |
| 3 | СЗК00.350 | Ручка | |
| 4 | СОУ00.110 | Крышка | |
| 5 | [Болт М8-6gх20.58.019 ГОСТ7802] | Болт М8-6gх20.58.019 ГОСТ7802 | |
| 6 | СЗГ00.513 | Шарнир | |
| 7 | [Шайба 0,8х1,4.01.10.019 ГОСТ11371] | Шайба 0,8х1,4.01.10.019 ГОСТ11371 | |
| 8 | [Гайка М8-6Н.6.019 ГОСТ5915] | Гайка М8-6Н.6.019 ГОСТ5915 | |
| 9 | СГЖ8-5А | Защелка | |
| 10 | [Шплинт 4х22.019 ГОСТ397] | Шплинт 4х22.019 ГОСТ397 | |
| 11 | [Шплинт 5х28.019 ГОСТ397] | Шплинт 5х28.019 ГОСТ397 | |
| 12 | 552.6.046 | Пружина | |
| 13 | СГЖ429А | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
