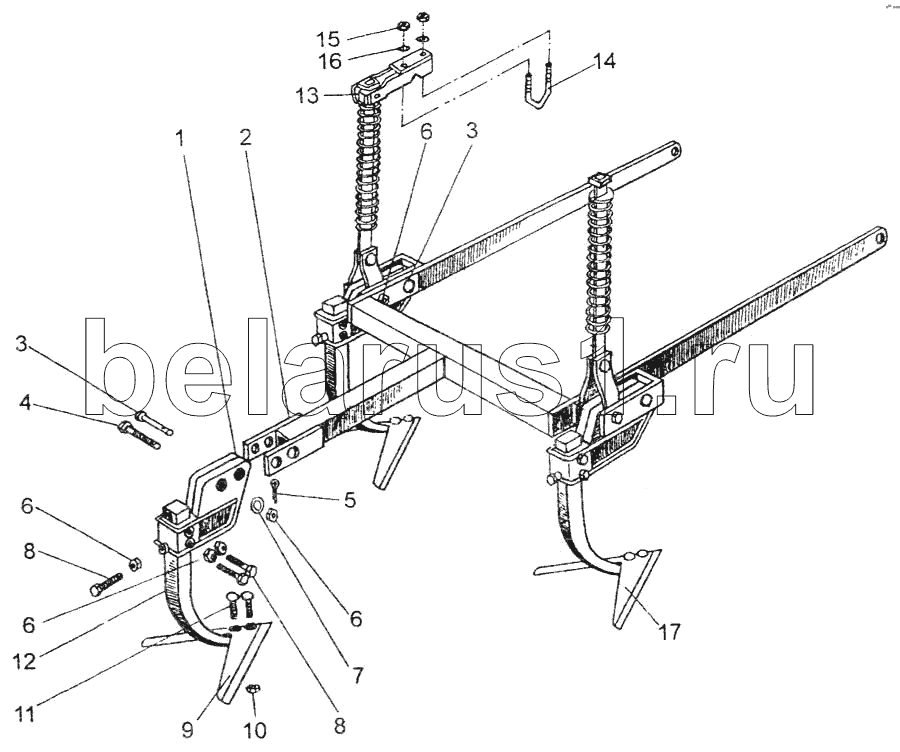

Каталог запасных частей к технике: Красная Звезда КПСН-4, КПСП-4. Грядиль обводной
1
2
3
3
4
5
6
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КПС 00.160/КПЦ 00.20 | Держатель | |
| 2 | КПС 00.040 | Грядиль обводной | |
| 3 | С11.605-02 | Штырь | |
| 4 | Болт М16-6gх90.66.019 ГОСТ 7796-70 | Болт М16-6gх90.66.019 ГОСТ 7796-70 | |
| 5 | Шплинт 5х22 ГОСТ 397-79 | Шплинт 5х22 ГОСТ 397-79 | |
| 6 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 7 | Шайба 16 65Г 019 ГОСТ 6402-70 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 8 | С17.601-07 | Винт | |
| 9 | Н-043.05.110-01 | Лапа С-5,22 ГОСТ 1343-82 | |
| 10 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 11 | Н 043.00.601 | Болт | |
| 12 | Н 043.11.407-01 | Стойка И.2 ГОСТ 134-82 | |
| 13 | КПС 00.000 Т4 | Вилка со штангой | |
| 14 | Скоба ЗМ12х68х95/35.58.Ц9хр ГОСТ 23.2.10-81 | Скоба ЗМ12х68х95/35.58.Ц9хр ГОСТ 23.2.10-81 | |
| 15 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 16 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 17 | Н 043.05.407-01 | ЛапаС-5,23 ГОСТ 1343-82 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
