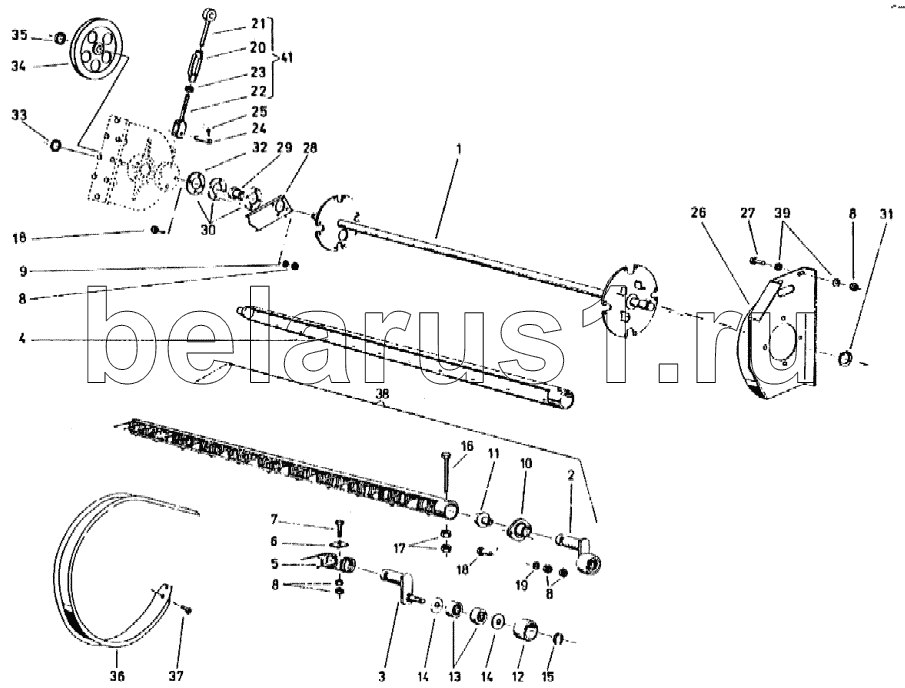

Каталог запасных частей к технике: Кировец-Ландтехник Подборщик валков А22. Грабельный барабан

1

2

3

4

5

6

7

8

8

8

8

9

10

11

12

13

14

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	94020359287		Вал барабана
2	94020359447		Направляющий рычаг
3	94020359455		Рычаг
4	94020359391		Опора грабельного пальца
5	94020359496		Сдвоенный подпружиненный палец
6	94020302464		Прокладка
7	1093310030		Болт с шестигранной головкой
8	94006213968		Шестигранная гайка
9	93001130221		Зубчатая шайба
10	94020359254		Вкладыш подшипника
11	94020359262		Втулка подшипника
12	94020302392		Ролик
13	94003651917		Радиальный шарикоподшипник
14	94020302407		Уплотнительная шайба
15	93001150010		Стопорное кольцо
16	1093112090		Болт с шестигранной головкой
17	94006201667		Шестигранная гайка
18	93001110053		Болт с полукруглой головкой
19	93001140122		Пружинная шайба
20	94006189017		Гайка стяжного замка
21	94020359631		Рым-болт
22	94020359664		Болт с вильчатой головкой
23	94006200215		Шестигранная гайка
24	94007611030		Палец
25	93001230027		Шплинт
26	94020360360		Криволинейная направляющая
27	1093310020		Болт с шестигранной головкой
28	94020358220		Подпорка
29	33672054		Самоустанавливающийся подшипник
30	94020304015		Вкладыш подшипника
31	94006450818		Стопорное кольцо
32	94020358237		Предохранительное кольцо
33	93001150017		Стопорное кольцо
34	94020358245		Шкив клиноременной передачи
35	93001150018		Стопорное кольцо
36	94020358253		Скребок
37	93001100105		Болт с шестигранной головкой
38	94020359383		Вал с грабельными пальцами
39	93001130067		Шайба
40	94020359623		Стяжной замок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
