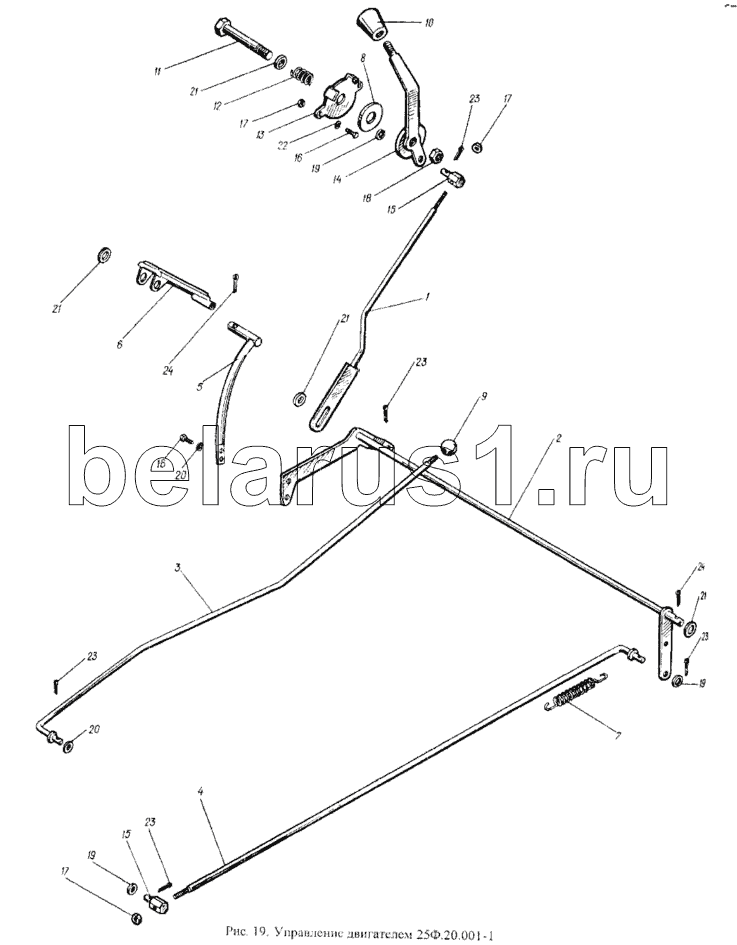

Каталог запасных частей к технике: ХТЗ Т-25Ф. Управление двигателем 25Ф.20.001-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
19
19
19
20
20
21
21
21
21
22
23
23
23
23
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25Ф.20.011-1 | Тяга | |
| 2 | 25Ф.20.014 | Валик | |
| 3 | 25Ф.20.015 | Тяга | |
| 4 | 25Ф.20.016 | Тяга | |
| 5 | 25Ф.20.020-1 | Рычаг | |
| 6 | 25Ф.20.021 | Педаль | |
| 7 | 5.02.148 | Пружина | |
| 8 | 5.20.128 | Диск трения | |
| 9 | 10.03.301 | Шарик | |
| 10 | А13.05.000 | Рукоятка управления | |
| 11 | 25Ф.20.122 | Ось | |
| 12 | 25Ф.20.123 | Пружина | |
| 13 | 25Ф.20.124 | Планка | |
| 14 | 25Ф.20.125 | Рычаг | |
| 15 | 25Ф.20.128 | Шарнир | |
| 16 | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 | |
| 17 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 | |
| 18 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 19 | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 20 | [Шайба С6.01.0115 ГОСТ11371-78] | Шайба С6.01.0115 ГОСТ11371-78 | |
| 21 | [Шайба С8.01.0115 ГОСТ11371-78] | Шайба С8.01.0115 ГОСТ11371-78 | |
| 22 | [Шайба С12.01.0115 ГОСТ11371-78] | Шайба С12.01.0115 ГОСТ11371-78 | |
| 23 | [Шплинт 2х12.016 ГОСТ397-79] | Шплинт 2х12.016 ГОСТ397-79 | |
| 23 | 25Ф.47.023-1-01 | Кронштейн | |
| 24 | [Шплинт 3,2х20.016 ГОСТ397-79] | Шплинт 3,2х20.016 ГОСТ397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
