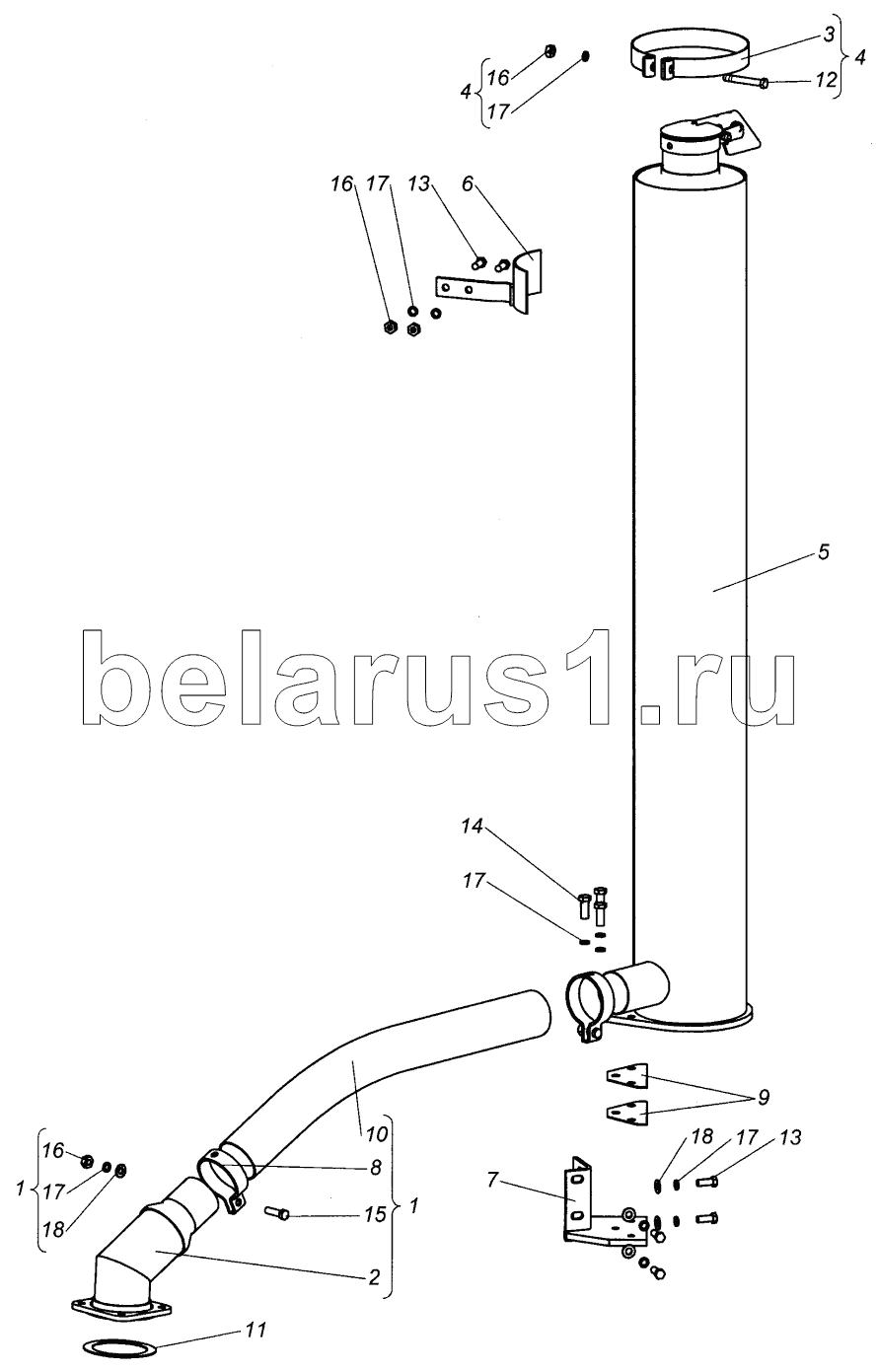

Каталог запасных частей к технике: ХТЗ Т-151К. Установка глушителя
163.10.001-1-02
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
16
17
17
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 163.10.001-1-02 | 163.10.001-1-02 | Установка системы выпуска | |
| 1 | 163.10.013-01 | Рукав с патрубком | |
| 2 | 163.10.014 | Патрубок | |
| 3 | 170.00.027-01 | Хомут | |
| 4 | 170.00.028-01 | Хомут | |
| 5 | 170.10.011 | Глушитель | |
| 6 | 170.10.029-1 | Кронштейн | |
| 7 | 170.10.031 | Кронштейн глушителя | |
| 8 | 170.00.119 | Хомут | |
| 9 | 170.00.136-2 | Прокладка | |
| 10 | 000.48.59.20.000-70-745 | Металлорукав | |
| 11 | 54115-1203023 | Прокладка | |
| 12 | М10х70.7795 | Болт | |
| 13 | М10х25.7796 | Болт | |
| 14 | М10х30.7796 | Болт | |
| 15 | М10х35.7796 | Болт | |
| 16 | М10.5915 | Гайка | |
| 17 | 10 65Г.6402 | Шайба | |
| 18 | 10.04.11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
