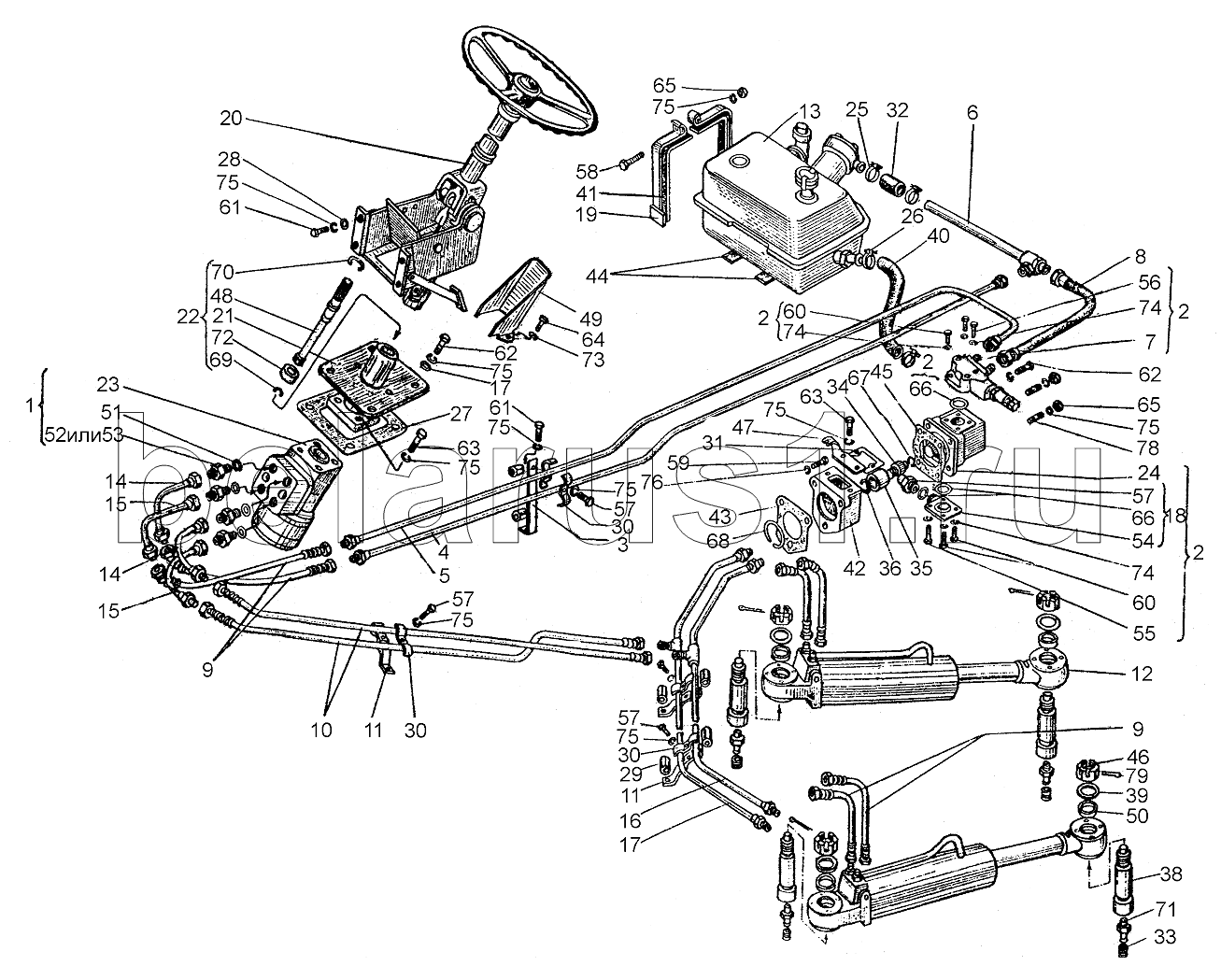

Каталог запасных частей к технике: ХТЗ Т-151К. Управление рулевое
151К.40.001-4
1
2
2
2
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
57
58
59
60
60
61
61
62
62
63
63
64
65
65
66
66
67
68
69
70
71
72
73
74
74
74
75
75
75
75
75
75
75
75
75
75
76
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.40.001-4 | 151К.40.001-4 | Управление рулевое | |
| 1 | 151К.40.010 | Гидроруль | |
| 2 | 151К.40.026 | Насос | |
| 3 | 151К.40.028 | Кронштейн | |
| 4 | 151К.40.029 | Труба | |
| 5 | 151К.40.030 | Труба | |
| 6 | 151К.40.031 | Труба | |
| 7 | 120.40.039-01 | Клапан предохранительный | |
| 8 | 150.61.020 | Рукав | |
| 9 | 150.61.020-01 | Шланг | |
| 10 | 150.61.020-04 | Рукав | |
| 11 | 151.40.027-3 | Кронштейн | |
| 12 | 151.40.040-36 | Гидроцилиндр | |
| 13 | 151.40.044-9 | Бак гидросистемы | |
| 14 | 151.40.050-1 | Труба | |
| 15 | 151.40.060 | Труба | |
| 16 | 151.40.074 | Труба верхняя в сборе | |
| 17 | 151.40.075 | Труба нижняя в сборе | |
| 18 | 151.40.089 | Муфта | |
| 19 | 151.57.036-3 | Лента | |
| 20 | 151М.40.085-03 | Колонка рулевая | |
| 21 | 170.40.014 | Крышка | |
| 22 | 170.40.015 | Привод гидроруля | |
| 23 | HKUS-200/500 | Насос-дозатор | |
| 23 | SUB-200/500 | Насос-дозатор | |
| 23 | OSPB-630-150-0048 | Насос-дозатор | |
| 24 | НШ32УК-3-Л | Насос | |
| 25 | ХСВА-35 | Хомут | |
| 26 | ХСВА-43 | Хомут | |
| 27 | 151К.40.111 | Прокладка | |
| 28 | 74.47.501 | Шайба | |
| 29 | 74.54.435 | Труба резиновая | |
| 30 | 74.54.437 | Зажим | |
| 31 | 125.57.207 | Прокладка | |
| 32 | 125.57.208 | Шланг | |
| 33 | 150.41.299 | Колпачок масленки | |
| 34 | 150.53.131-1 | Втулка муфты | |
| 35 | 150.53.132 | Муфта предохранительная | |
| 36 | 150.53.133 | Кольцо упорное | |
| 37 | 151.40.199 | Штуцер | |
| 38 | 151.40.278 | Заказать | Палец |
| 39 | 151.40.296 | Шайба 36-015 ГОСТ 11371-68 | |
| 40 | 151.40.328 | Рукав | |
| 41 | 151.57.147-1 | Прокладка верхняя | |
| 42 | 151.57.201-1 | Корпус привода гидронасоса | |
| 43 | 151.57.206-1 | Прокладка | |
| 44 | 151.57.246 | Прокладка | |
| 45 | 151.57.275 | Прокладка | |
| 46 | 151.72.226 | Гайка специальная | |
| 47 | 151М.37.723-1 | Кронштейн | |
| 48 | 170.40.111 | Вал | |
| 49 | 170.40.115 | Щиток | |
| 50 | 700А.34.00.013 | Втулка | |
| 51 | А06-14 | Шайба | |
| 52 | Н.036.04.005 | Штуцер | |
| 53 | Н.036.05.003 | Штуцер | |
| 54 | НШ32-0101035В | Муфта угловая | |
| 55 | М8х55.7795 | Болт | |
| 56 | М8х60.7795 | Болт | |
| 57 | М10х40.7795 | Болт | |
| 58 | М10х65.7795 | Болт | |
| 59 | М12х35.7795 | Болт (d=12, l=35, L0=30, H=7, S=17) | |
| 60 | М8х25.7796 | Болт | |
| 61 | М10х20.7796 | Болт | |
| 62 | М10х25.7796 | Болт | |
| 63 | М10х30.7796 | Болт | |
| 64 | М6х10.17473 | Винт | |
| 65 | М10.5915 | Гайка | |
| 66 | 028-033-30-2-2.9833 | Кольцо | |
| 67 | 1Б25.13940 | Кольцо | |
| 68 | 1Б72.13941 | Кольцо | |
| 69 | В20.13942 | Кольцо | |
| 70 | В47.13943 | Кольцо | |
| 71 | 1.3.19853 | Масленка | |
| 72 | 180204.8882 | Подшипник | |
| 73 | 6 65Г.6402 | Шайба | |
| 74 | 8 65Г.6402 | Шайба | |
| 75 | 10 65Г.6402 | Шайба | |
| 76 | 12 65Г.6402 | Шайба | |
| 77 | 10.04.11371 | Шайба | |
| 78 | М10х30.22036 | Шпилька (d=10, l=30, l0=25, l1=16) | |
| 79 | 6,3х50.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
