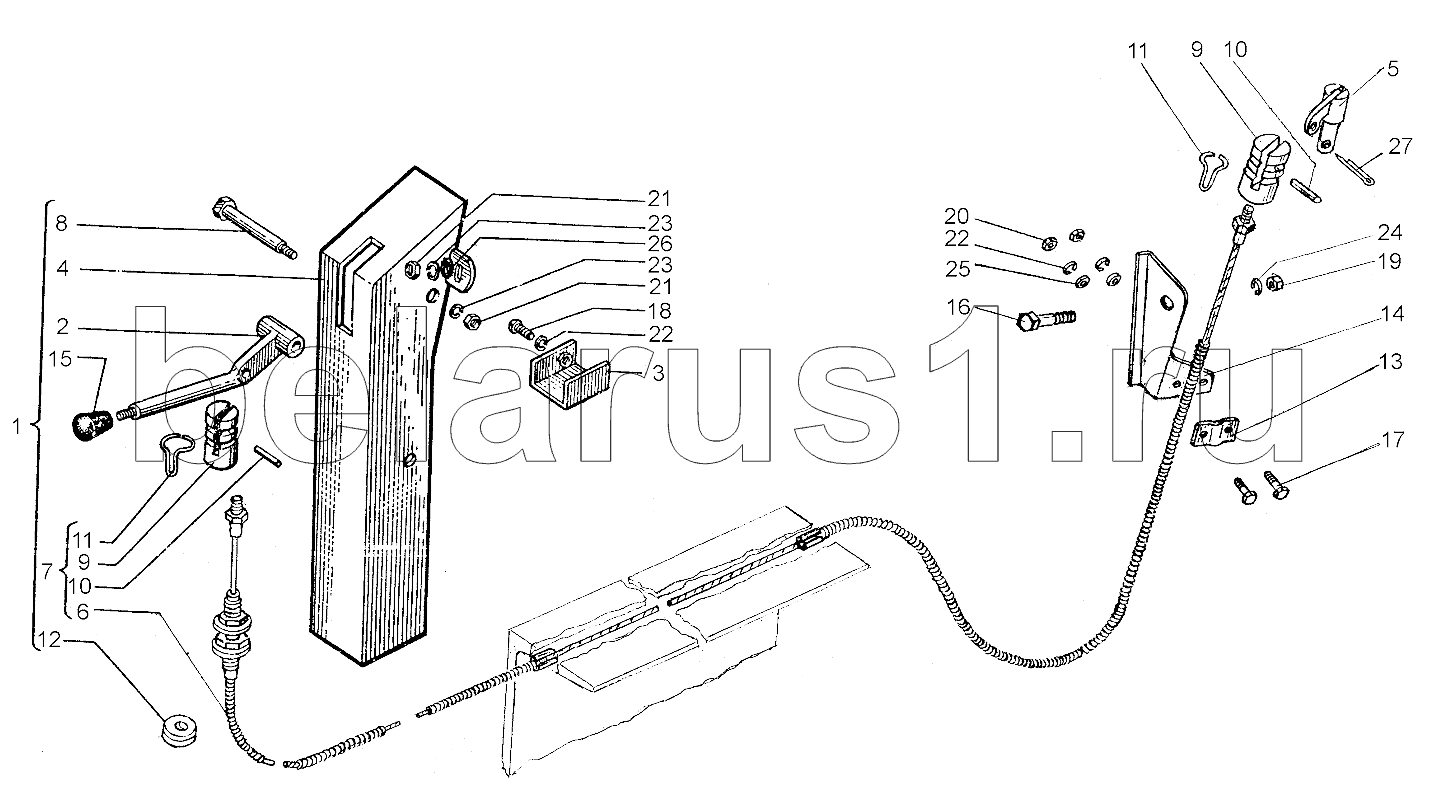

Каталог запасных частей к технике: ХТЗ Т-151К. Управление автосцепкой
151М.97.012
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151М.97.012 | 151М.97.012 | Управление автосцепкой | |
| 1 | 151М.97.014-1 | Кожух | |
| 2 | 151М.97.015 | Рычаг | |
| 3 | 151М.97.017 | Упор | |
| 4 | 151М.97.018 | Кожух | |
| 5 | 150.97.018 | Палец | |
| 6 | 170.97.011 | Трос | |
| 7 | 170.97.013 | Трос | |
| 8 | 151М.97.104 | Ось | |
| 9 | 151М.97.121А-02 | Вилка | |
| 10 | 151М.97.123 | Штифт | |
| 11 | 151М.97.125 | Стопор | |
| 12 | 125.48.233 | Втулка | |
| 13 | 150.97.104 | Планка | |
| 14 | 150.97.112-1 | Кронштейн | |
| 15 | А13.05.000 | Рукоятка управления | |
| 16 | М12х30.7796 | Болт | |
| 17 | М6х16.7798 | Болт | |
| 18 | М6х16.17473 | Винт | |
| 19 | М12.2526 | Гайка (d=12, H=7, S=17) | |
| 20 | М6.5915 | Гайка | |
| 21 | М8.5915 | Гайка | |
| 22 | 6 65Г.6402 | Шайба | |
| 23 | 8 65Г.6402 | Шайба | |
| 24 | 12 65Г.6402 | Шайба | |
| 25 | 6.04.11371 | Шайба | |
| 26 | 8.04.11371 | Шайба | |
| 27 | 5х36.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
