Каталог запасных частей к технике: ХТЗ Т-151К. Пневмосистема
1
2
3
4
5
6
7
7
7
7
7
8
9
10
11
11
11
11
12
12
13
14
14
15
15
16
16
16
17
17
18
19
19
20
20
21
22
23
24
24
24
25
26
27
28
29
30
30
31
31
32
33
33
34
34
35
36
37

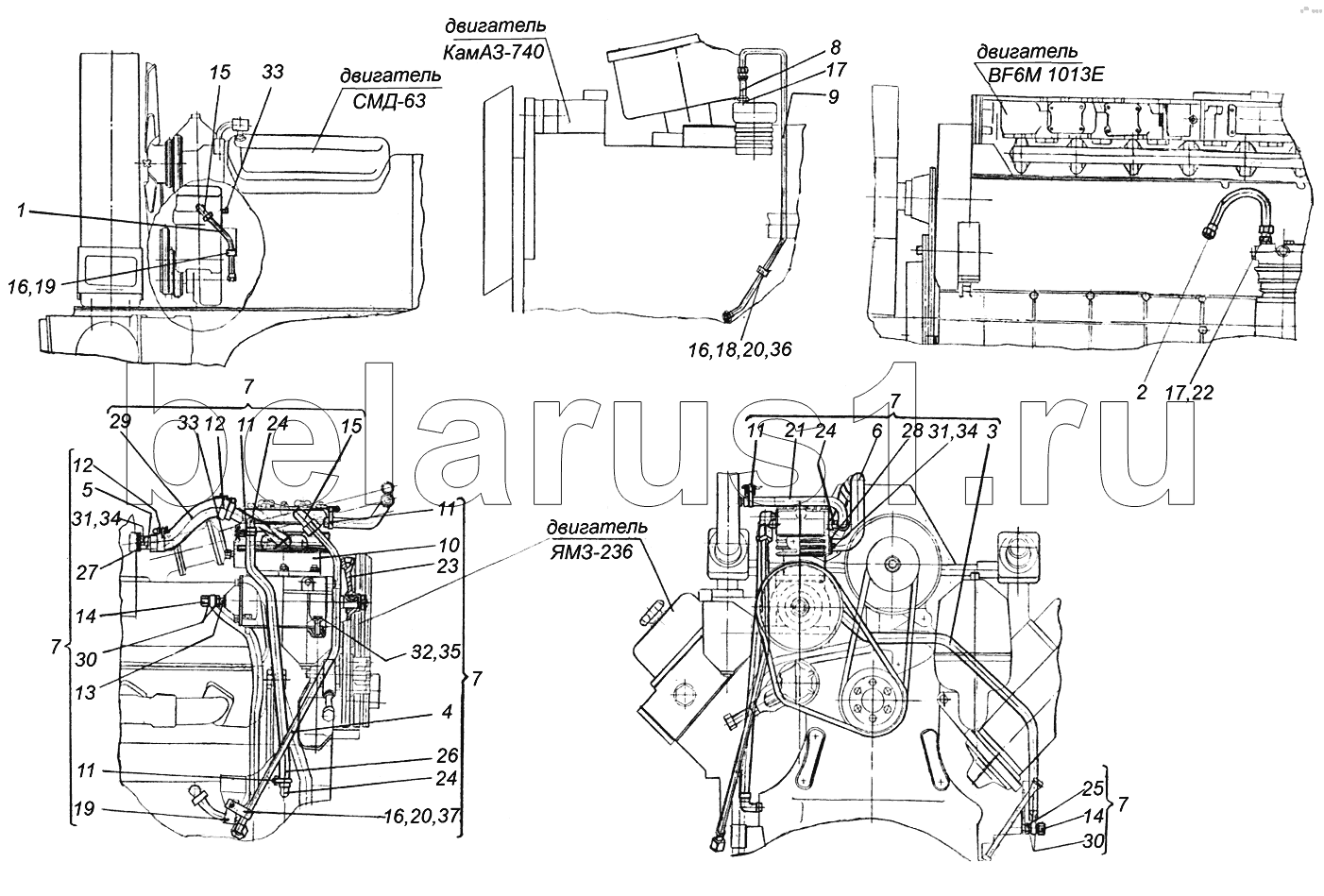

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 151.64.036-2 | Труба | |
| 2 | 151.40.032-4 | Труба | |
| 3 | 150.00.062-1А | Трубка | |
| 4 | 172.64.036А | Труба | |
| 5 | 172.64.088-2 | Труба | |
| 6 | 172.64.089-3 | Труба | |
| 7 | 172.64.0100-1 | Установка компрессорная | |
| 8 | 173.64.012 | Труба | |
| 9 | 173.64.036 | Труба | |
| 10 | 214-003.00 | Компрессор 214-2ДТ | |
| 11 | ХС-18 | Хомутик стяжной | |
| 12 | ХС-28 | Хомутик стяжной | |
| 13 | 151.64.108 | Ниппель | |
| 14 | 151.64.109 | Гайка колпачковая | |
| 15 | 151.64.162 | Угольник | |
| 16 | 151.64.283 | Трубка | |
| 17 | 8.07.170 | Шайба | |
| 18 | 120.00.122 | Болт | |
| 19 | 125.64.254 | Скоба | |
| 20 | 150.00.271 | Скоба | |
| 21 | 170.00.132-02 | Шланг | |
| 22 | 170.64.159 | Штуцер | |
| 23 | 172.64.101 | Шкив | |
| 24 | 172.64.220 | Угольник | |
| 25 | 172.64.223 | Ниппель | |
| 26 | 172.64.302 | Шланг | |
| 27 | 172.64.303 | Прокладка | |
| 28 | 172.64.306 | Прокладка | |
| 29 | 172.64.307 | Шланг | |
| 30 | ШПУ-10 | Шайба поворотного угольника | |
| 31 | М8х20.7796 | Болт | |
| 32 | М10х30.7796 | Болт | |
| 33 | "КГ 1/8" | Пробка | |
| 34 | 8 65Г.6402 | Шайба | |
| 35 | 10 65Г.6402 | Шайба | |
| 36 | 12 65Г.6402 | Шайба | |
| 37 | 8.04.11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
