Каталог запасных частей к технике: ХТЗ Т-151К. Электрооборудование и приборы
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
35
36
36
37
38
39
39
40
40
41
41
41
41
42
42
42
44
44
44
44
45
45

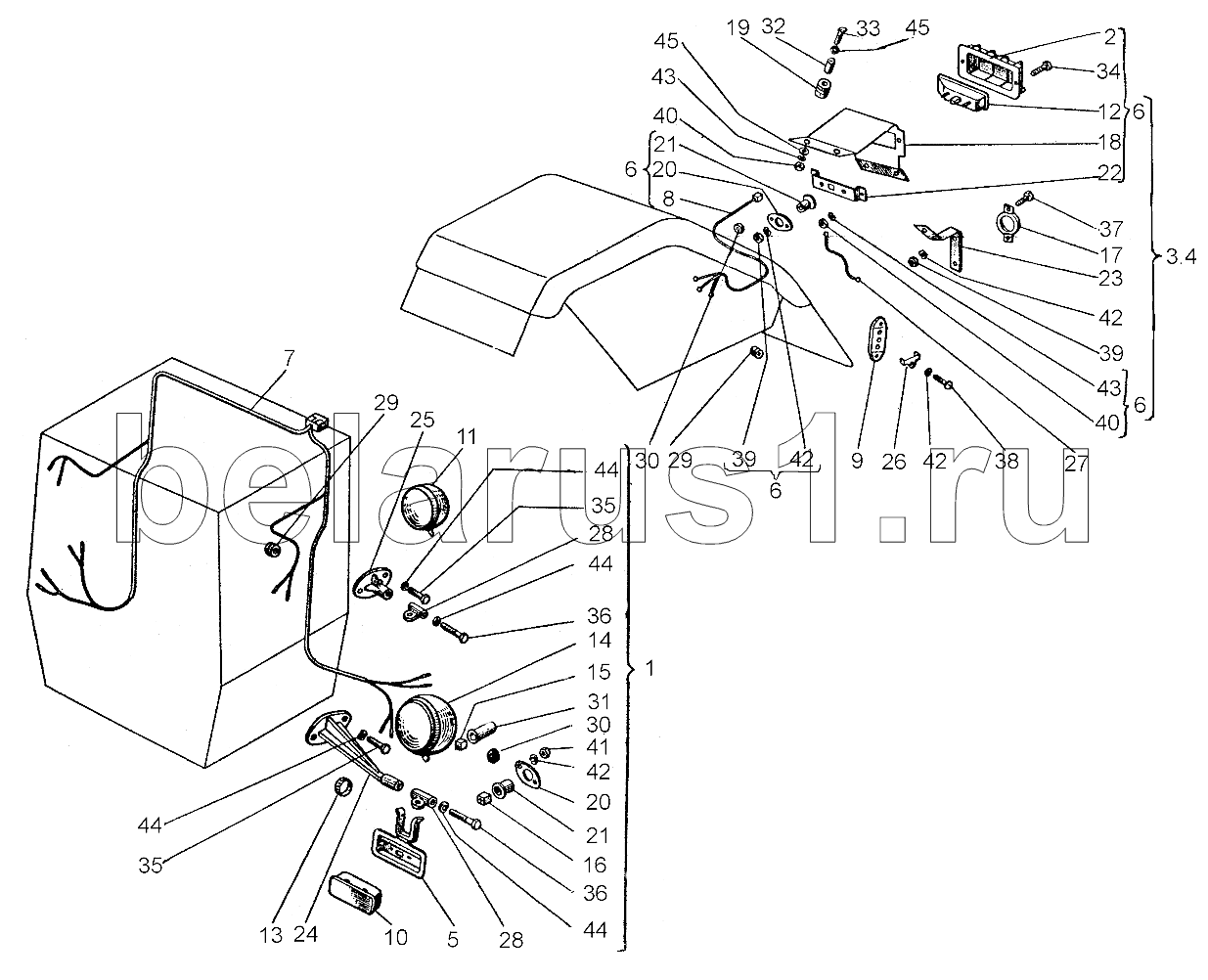

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 151К.48.011-1 | Фары и фонари передние | |
| 2 | 151М.48.030-1 | Решетка | |
| 3 | 151К.48.040 | Фонарь задний правый | |
| 4 | 151К.48.040-01 | Фонарь задний левый | |
| 5 | 151М.48.041 | Кронштейн | |
| 6 | 151К.48.042 | Фонарь задний | |
| 7 | 151К.48.085 | Жгут | |
| 8 | 151К.48.088 | Жгут | |
| 9 | 15.3723 000 | Панель | |
| 10 | 23.3712010 | Фонарь | |
| 11 | 30.3711010-01 | Фара | |
| 12 | 33.3716010 | Фонарь задний | |
| 13 | 125.48.040 | Лента крепежная в сборе | |
| 14 | 312.3711010 | Фара | |
| 15 | 45 7373 9003 | Колодка | |
| 16 | 45 7373 9007 | Колодка | |
| 17 | ФП310Е-3731000 | Световозвращатель | |
| 18 | 151К.48.101 | Кронштейн | |
| 19 | 151К.48.103 | Амортизатор | |
| 20 | 151К.48.106 | Фланец | |
| 21 | 151К.48.107 | Стакан | |
| 22 | 151М.48.122-1 | Кронштейн | |
| 23 | 151М.48.124 | Кронштейн | |
| 24 | 151.48.126 | Кронштейн | |
| 25 | 151К.48.127 | Кронштейн | |
| 26 | 151.48.127 | Накладка | |
| 27 | 151К.48.483 | Провод | |
| 28 | 54.48.431-1 | Чашка | |
| 29 | 150.48.250-06 | Втулка | |
| 30 | 150.48.250-02 | Втулка | |
| 31 | 150.48.289 | Чехол защитный | |
| 32 | 150.95.535 | Втулка амортизатора | |
| 33 | М8х35.7795 | Болт | |
| 34 | М8х16.7796 | Болт | |
| 35 | М10х30.7796 | Болт | |
| 36 | М10х60.7796 | Болт (d=10, l=60, L0=26, H=6, S=14) | |
| 37 | М6х12.17473 | Винт | |
| 38 | М6х18.17473 | Винт | |
| 39 | М6.5915 | Гайка | |
| 40 | М8.5915 | Гайка | |
| 41 | М6.5927 | Гайка | |
| 42 | 6 65Г.6402 | Шайба | |
| 43 | 8 65Г.6402 | Шайба | |
| 44 | 10 65Г.6402 | Шайба | |
| 45 | 8.04.11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
