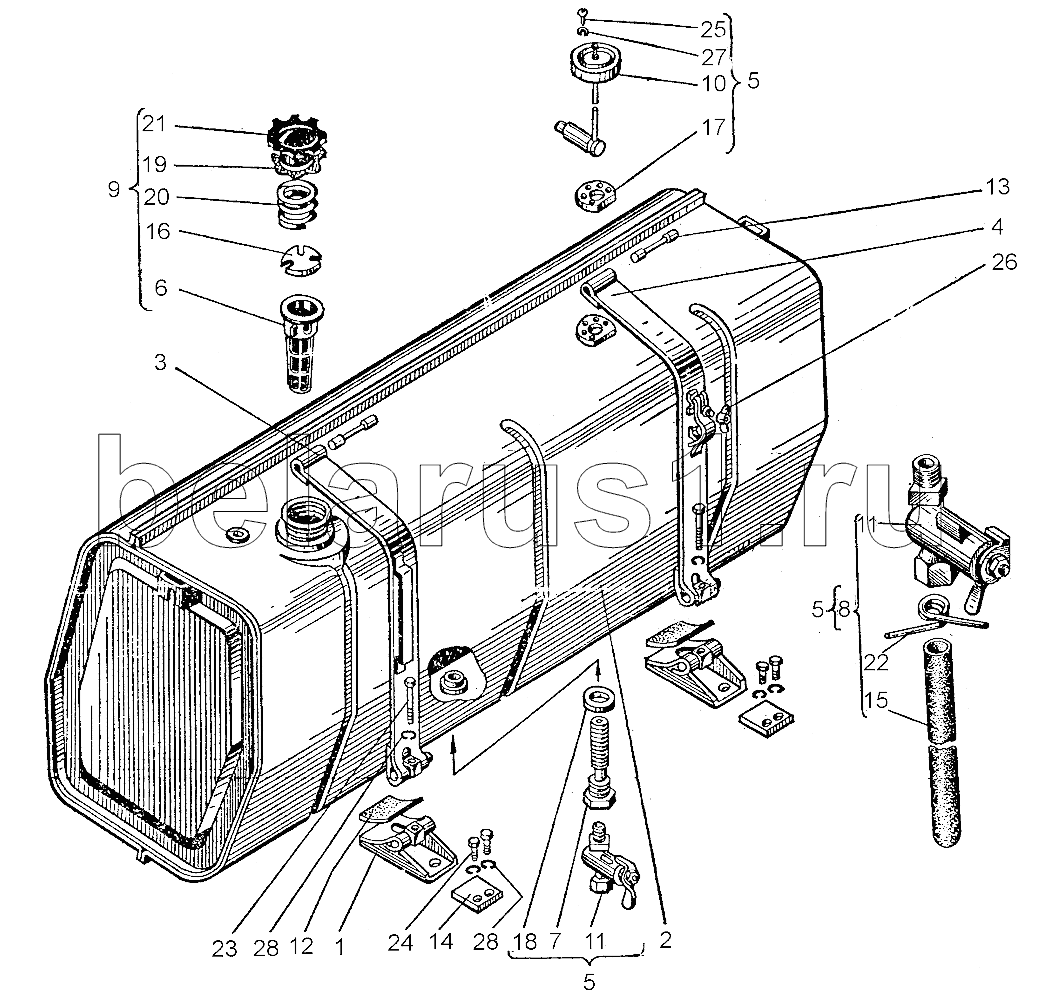

Каталог запасных частей к технике: ХТЗ Т-151К. Бак топливный
150М.50.001
1
2
3
4
5
5
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150М.50.001 | 150М.50.001 | Бак топливный | |
| 1 | 150М.50.011 | Постель бака | |
| 2 | 150М.50.012А | Бак топливный | |
| 3 | 150М.50.013 | Лента бака левая | |
| 4 | 150М.50.014 | Лента бака правая | |
| 5 | 150М.50.015 | Бак топливный | |
| 6 | 150.50.026 | Фильтр 160Б ГОСТ 15870-84 | |
| 7 | 170.00.022 | Переходник | |
| 7 | 150.50.028 | Переходник | |
| 8 | 150.50.029 | Кран со шлангом | |
| 9 | 74.50.042-4 | Крышка в сборе | |
| 10 | БМ144-3806600Д | Датчик указателя уровня топлива | |
| 11 | ПП6-1 | Заказать | Кран пробковый |
| 12 | 150.50.109А | Прокладка под бак | |
| 13 | 150М.50.115 | Палец | |
| 14 | 150М.50.118 | Пластина | |
| 15 | 150.50.128 | Шланг сливной | |
| 16 | 150.50.133 | Заслонка | |
| 17 | 150.50.141Б | Прокладка | |
| 18 | 54.15.427А | Прокладка краника | |
| 19 | 74.50.433 | Прокладка | |
| 20 | 74.50.436 | Пружина | |
| 21 | 74.50.442 | Облицовка | |
| 22 | ПЖ-1,6х270 | Проволока | |
| 23 | М10х110.7795 | Болт | |
| 24 | М10х20.7796 | Болт | |
| 25 | М5х8.17473 | Винт | |
| 26 | М6.3032 | Гайка | |
| 27 | 5 65Г.6402 | Шайба | |
| 28 | 10 65Г.6402 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
