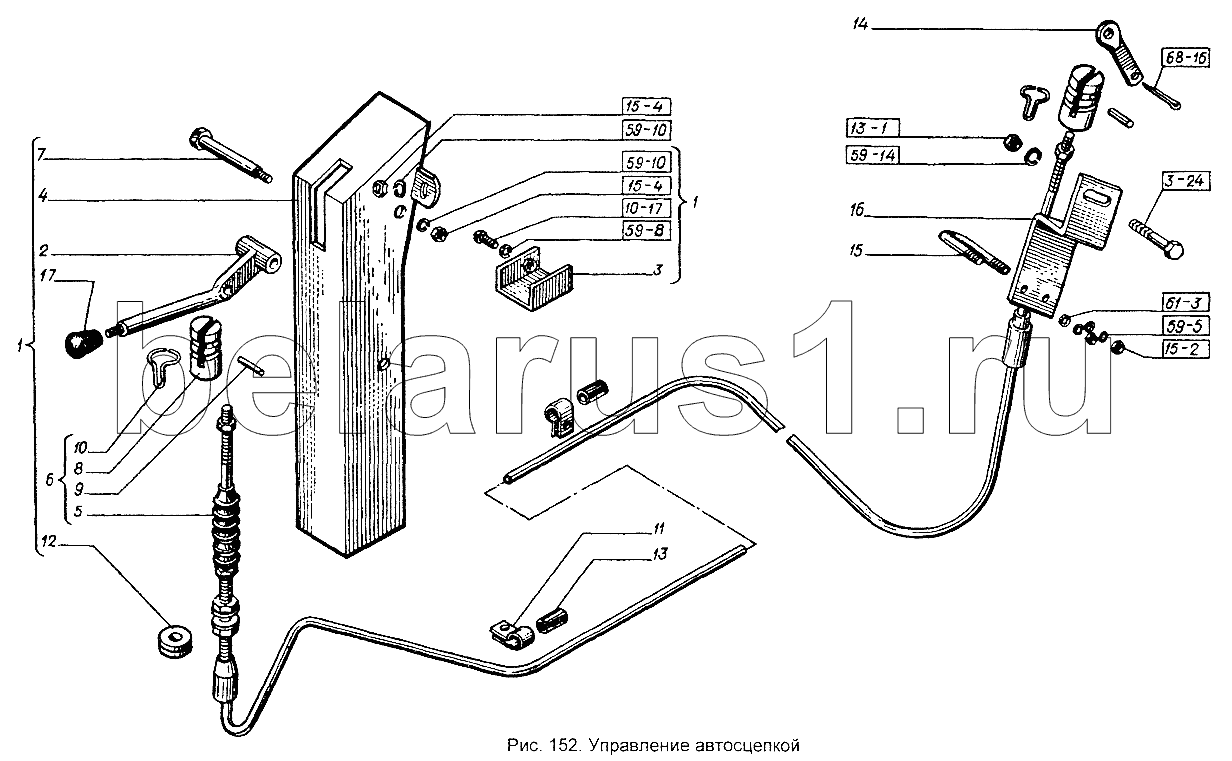

Каталог запасных частей к технике: ХТЗ Т-151К-08. Управление автосцепкой
5x36.397
М12х30.7796
М6х16.17473
М12.2526
М5.5915
М8.5915
М8.5915
151М.97.012
12.65Г.6402
5.65Г.6402
5.04.11371
6.65Г.6402
8.65Г.6402
8.65Г.6402
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5x36.397 | 5x36.397 | Шплинт | |
| М12х30.7796 | М12х30.7796 | Болт | |
| М6х16.17473 | М6х16.17473 | Винт | |
| М12.2526 | М12.2526 | Гайка (d=12, H=7, S=17) | |
| М5.5915 | М5.5915 | Гайка | |
| М8.5915 | М8.5915 | Гайка | |
| 151М.97.012 | 151М.97.012 | Управление автосцепкой | |
| 12.65Г.6402 | 12.65Г.6402 | Шайба | |
| 5.65Г.6402 | 5.65Г.6402 | Шайба | |
| 5.04.11371 | 5.04.11371 | Шайба | |
| 6.65Г.6402 | 6.65Г.6402 | Шайба | |
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| 1 | 151М.97.014-1 | Кожух | |
| 2 | 151М.97.015 | Рычаг | |
| 3 | 151М.97.017 | Упор | |
| 4 | 151М.97.018 | Кожух | |
| 5 | 23.588.2.3.2.00-03 | Трос | |
| 6 | 153.97.011 | Трос | |
| 7 | 151М.97.104 | Ось | |
| 8 | 151М.97.121А-07 | Вилка | |
| 9 | 151М.97.123 | Штифт | |
| 10 | 151М.97.125 | Стопор | |
| 11 | 74.48.166 | Скоба | |
| 12 | 125.48.233 | Втулка | |
| 13 | 150.00.182А | Трубка проставочная | |
| 14 | 150.97.114-1 | Палец | |
| 15 | 153.97.103 | Скоба | |
| 16 | 153.97.112 | Кронштейн | |
| 17 | А13.05.000 | Рукоятка управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
