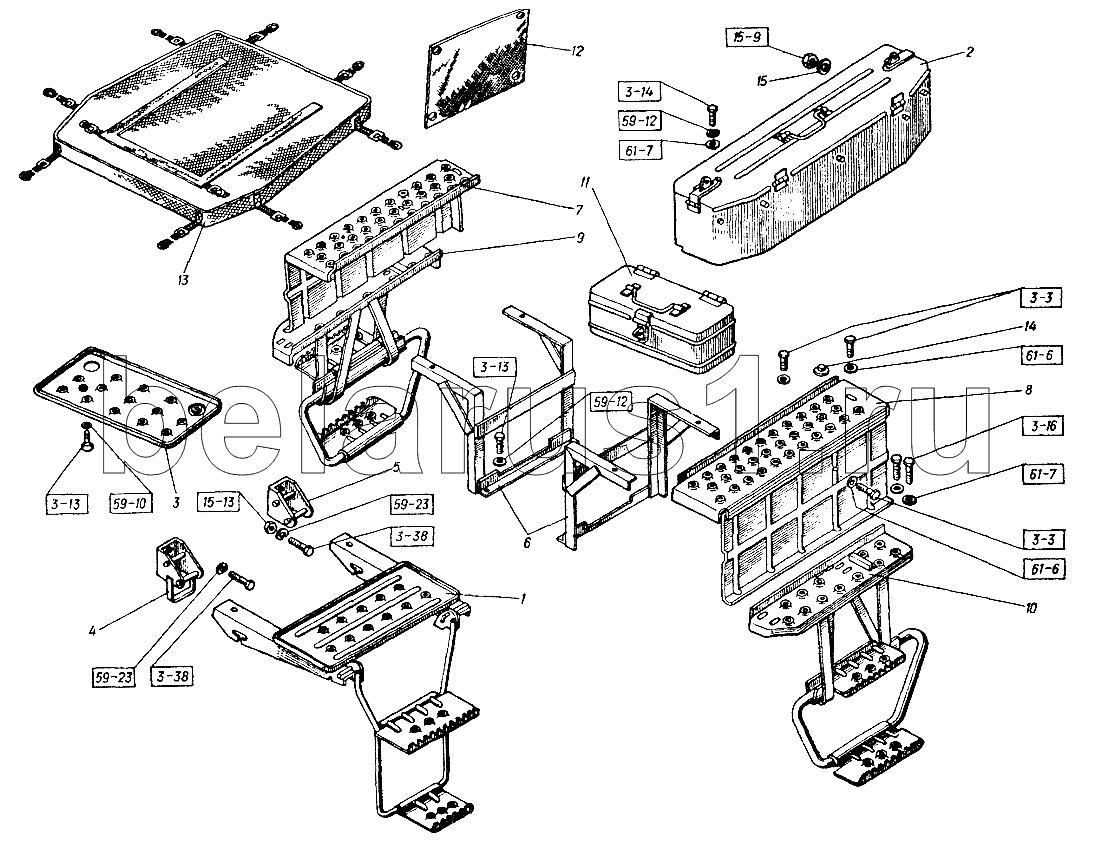

Каталог запасных частей к технике: ХТЗ Т-151К-08. Оборудование трактора
8.04.11371
8.04.11371
М10x20.7796
М10x30.7796
М20х40.7796
М20х40.7796
М8х16.7796
М8х16.7796
М14.5915
М20.5915
151К.49.001
151К.49.001-02
10.65Г.6402
10.65Г.6402
10.04.11371
10.04.11371
20.65Г.6402
20.65Г.6402
8.65Г.6402
М10х16.7796
М10х16.7796
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.04.11371 | 8.04.11371 | Шайба | |
| М10x20.7796 | М10x20.7796 | Болт | |
| М10x30.7796 | М10x30.7796 | Болт | |
| М20х40.7796 | М20х40.7796 | Болт | |
| М8х16.7796 | М8х16.7796 | Болт | |
| М14.5915 | М14.5915 | Гайка | |
| М20.5915 | М20.5915 | Гайка | |
| 151К.49.001 | 151К.49.001 | Оборудование трактора | |
| 151К.49.001-02 | 151К.49.001-02 | Оборудование трактора | |
| 10.65Г.6402 | 10.65Г.6402 | Шайба | |
| 10.04.11371 | 10.04.11371 | Шайба | |
| 20.65Г.6402 | 20.65Г.6402 | Шайба (d=20,5, b=S=4,5) | |
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| М10х16.7796 | М10х16.7796 | Болт | |
| 1 | 151К.49.035 | Подножка | |
| 2 | 151.49.038-3 | Ящик инструментальный | |
| 3 | 151.49.047 | Площадка | |
| 4 | 151.49.065 | Кронштейн | |
| 5 | 151.49.066 | Кронштейн | |
| 6 | 151К.49.068 | Стойка | |
| 7 | 151.49.070-1 | Подножка | |
| 8 | 151.49.070-1-01 | Подножка | |
| 9 | 151.49.080 | Подножка | |
| 10 | 151.49.080-01 | Подножка | |
| 11 | 54.47.032А | Ящик для инструмента | |
| 12 | 150.49.014-2 | Утеплитель боковины | |
| 13 | 150.49.028 | Утеплитель радиатора | |
| 14 | 151.49.134 | Опора | |
| 15 | 151.49.139 | Шайба |
