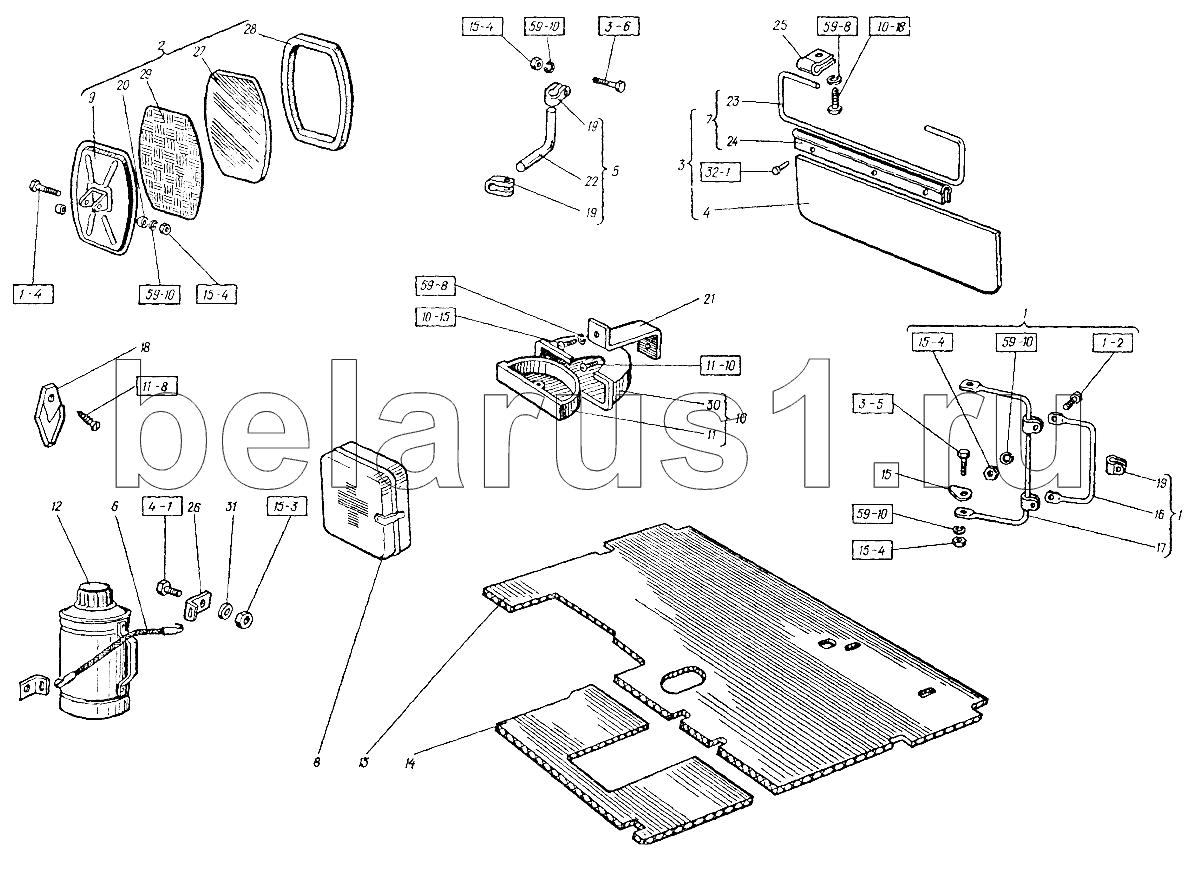

Каталог запасных частей к технике: ХТЗ Т-151К-08. Оборудование кабины

М8.5915
М8.5915
М8.5915
М8.5915
М6х12.17473
М6х18.17475
М6х8.17473
М8х55.7795
2-4x8.12642
151К.69.001
6.65Г.6402
6.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
М6.5915
М8х35.7795
М8х30.7796
М8х25.7796
3М6х16.7796
М6х12.17475
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
М8.5915 | М8.5915 | Гайка | |
М6х12.17473 | М6х12.17473 | Винт | |
М6х18.17475 | М6х18.17475 | Винт (d=6, l=18, L0=18, H=3, D=11) | |
М6х8.17473 | М6х8.17473 | Винт | |
М8х55.7795 | М8х55.7795 | Болт | |
2-4x8.12642 | 2-4x8.12642 | Заклёпка | |
151К.69.001 | 151К.69.001 | Оборудование кабины | |
6.65Г.6402 | 6.65Г.6402 | Шайба | |
8.65Г.6402 | 8.65Г.6402 | Шайба | |
М6.5915 | М6.5915 | Гайка | |
М8х35.7795 | М8х35.7795 | Болт | |
М8х30.7796 | М8х30.7796 | Болт | |
М8х25.7796 | М8х25.7796 | Болт | |
3М6х16.7796 | 3М6х16.7796 | Болт (d=6, l=16, L0=16, H=4,2, S=10) | |
М6х12.17475 | М6х12.17475 | Винт | |
1 | 151К.69.011 | Держатель | |
2 | 151.69.012 | Зеркало наружное | |
3 | 151К.69.042 | Козырек | |
4 | 151К.69.044 | Козырек | |
5 | 150.69.013 | Держатель | |
6 | 150.69.017 | Шнур резиновый | |
7 | 150.69.045 | Обойма козырька с осью | |
8 | 411-00-00-00 | Футляр аптечки | |
9 | 452Д-820122 | Корпус | |
10 | А30.08.030 | Пепельница | |
11 | А30.08.035 | Коробка | |
12 | Т-3 | Термос ТУ 11.2.945.000 | |
13 | 151К.69.101 | Коврик | |
14 | 151К.69.102 | Коврик | |
15 | 151К.69.109 | Шайба | |
16 | 151К.69.123 | Держатель | |
17 | 151М.69.133 | Держатель | |
18 | 151К.69.173-1 | Крючок | |
19 | 151.69.190 | Кронштейн | |
20 | 151.69.191 | Втулка | |
21 | 151.69.124 | Кронштейн зеркала заднего вида | |
22 | 151.69.169 | Держатель | |
23 | 151.69.172 | Ось | |
24 | 150.69.173 | Обойма козырька | |
25 | 74.45.441-1 | Планка | |
26 | 150.49.144 | Ушко тренчика | |
27 | 452Д-8201017 | Зеркало наружное | |
28 | 452Д-8201019 | Ободок наружного зеркала | |
29 | 452Д-8201057 | Прокладка наружного зеркала | |
30 | А30.08.031 | Гнездо | |
31 | ШШс-7х18х1,4 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
