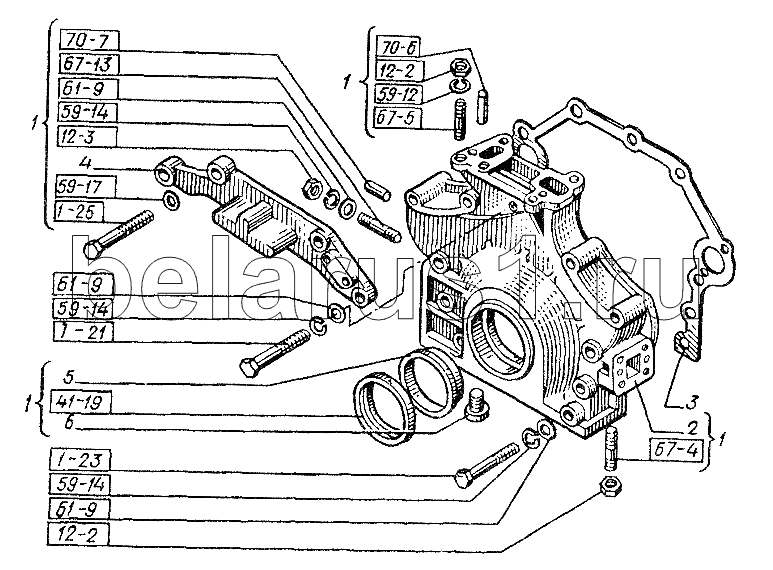

Каталог запасных частей к технике: ХТЗ Т-151К-08. Крышка передняя
2.8x25.3128
1.1-80x105-4.8752
10.65Г.6402
12.65Г.6402
12.65Г.6402
12.65Г.6402
12х2.04.11371
12х2.04.11371
12х2.04.11371
14.65Г.6402
М10х20.22038
М10х25.22038
М12х40.22038
2.10x25.3128
М12.2524
М12.2524
М10.2524
М10.2524
М14х100.7795
М12х90.7795
М12х70.7795
1
1
1
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2.8x25.3128 | 2.8x25.3128 | Штифт (d=8, L=25) | |
| 1.1-80x105-4.8752 | 1.1-80x105-4.8752 | Манжета | |
| 10.65Г.6402 | 10.65Г.6402 | Шайба | |
| 12.65Г.6402 | 12.65Г.6402 | Шайба | |
| 12х2.04.11371 | 12х2.04.11371 | Шайба (d=13, d1=24, S=2) | |
| 14.65Г.6402 | 14.65Г.6402 | Шайба | |
| М10х20.22038 | М10х20.22038 | Шпилька (d=10, l=20, l0=15, l1=20) | |
| М10х25.22038 | М10х25.22038 | Шпилька (d=10, l=25, l0=20, l1=20) | |
| М12х40.22038 | М12х40.22038 | Шпилька (d=12, l=40, l0=30, l1=24) | |
| 2.10x25.3128 | 2.10x25.3128 | Штифт (d=10, L=25) | |
| М12.2524 | М12.2524 | Гайка (d=12, H=10, S=16) | |
| М12.2524 | М12.2524 | Гайка (d=12, H=10, S=16) | |
| М10.2524 | М10.2524 | Гайка (d=10, H=8, S=14) | |
| М14х100.7795 | М14х100.7795 | Болт (d=14, l=100, L0=34, H=8, S=19) | |
| М12х90.7795 | М12х90.7795 | Болт (d=12, l=90, L0=30, H=7, S=17) | |
| М12х70.7795 | М12х70.7795 | Болт | |
| 1 | 60-02003.11 | Крышка | |
| 2 | 60-02101.01 | Крышка передняя | |
| 3 | 60-02102.10 | Прокладка передней крышки | |
| 4 | 60-02105.10 | Опора передняя | |
| 5 | 60-02109.00 | Кольцо маслоотражателя | |
| 6 | 60-02163.00 | Втулка резьбовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
