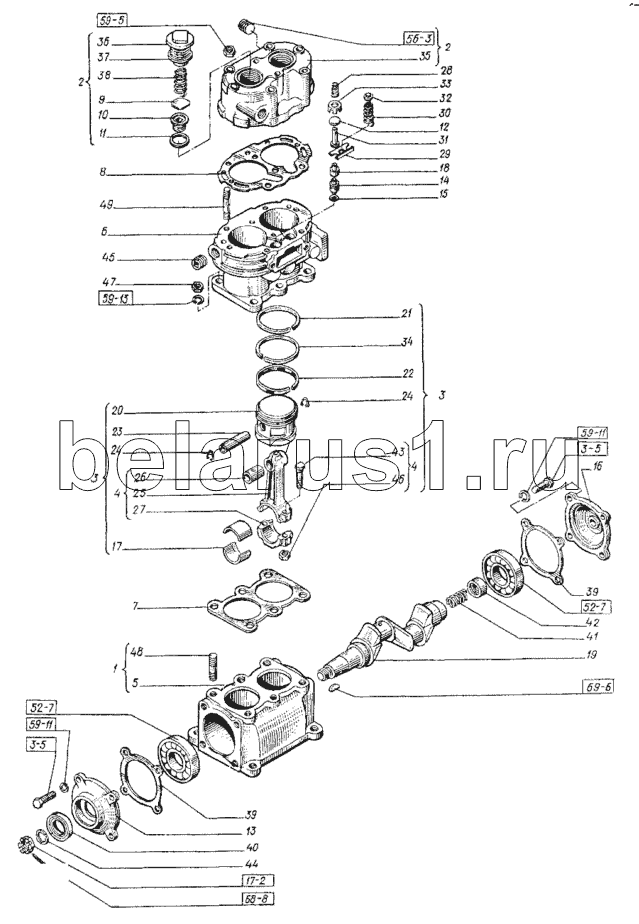

Каталог запасных частей к технике: ХТЗ Т-151К-08. Компрессор
3,2x20.397
5x7,5.24071
М8х25.7796
М8х25.7796
207.8338
207.8338
КГ 3/8"
10Т.65Г.6402
5.65Г.6402
М14х1,5.5918
8Т.65Г.6402
8Т.65Г.6402
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3,2x20.397 | 3,2x20.397 | Шплинт | |
| 5x7,5.24071 | 5x7,5.24071 | Шпонка | |
| М8х25.7796 | М8х25.7796 | Болт | |
| 207.8338 | 207.8338 | Подшипник (d=35, D=72, L=17) | |
| КГ 3/8" | КГ 3/8" | Пробка (L=21, H=5, S=19) | |
| 10Т.65Г.6402 | 10Т.65Г.6402 | Шайба (d=10,2, b=S=3) | |
| 5.65Г.6402 | 5.65Г.6402 | Шайба | |
| М14х1,5.5918 | М14х1,5.5918 | Гайка | |
| 8Т.65Г.6402 | 8Т.65Г.6402 | Шайба (d=8,2, b=S=2,5) | |
| 1 | 130-3509018-Б | Картер компрессора | |
| 2 | 130-3509039 | Головка компрессора | |
| 3 | 130-3509150-А2 | Шатун с поршнем | |
| 4 | 130-3509180-А | Шатун с крышкой | |
| 5 | 130-3509020-Б | Картер | |
| 6 | 130-3509028 | Блок цилиндров | |
| 7 | 130-3509038 | Прокладка | |
| 8 | 130-3509043-А | Прокладка | |
| 9 | 130-3509050 | Клапан нагнетательный | |
| 10 | 130-3509051А | Седло клапана | |
| 11 | 130-3509055 | Прокладка | |
| 12 | 130-3509056 | Клапан впускной | |
| 13 | 130-3509060А | Крышка | |
| 14 | 130-3509065-Б2 | Плунжер | |
| 15 | 130-3509067-А | Кольцо | |
| 16 | 130-3509090-Б | Крышка | |
| 17 | 130-3509092 | Вкладыш шатуна | |
| 18 | 130-3509099-Б | Гнездо штока | |
| 19 | 130-3509110-А | Вал коленчатый | |
| 20 | 130-3509160-02 | Поршень | |
| 21 | 130-3509164 | Кольцо | |
| 22 | 130-3509166 | Кольцо маслосъемное | |
| 23 | 130-3509170 | Палец поршневой | |
| 24 | 130-3509172 | Кольцо стопорное | |
| 25 | 130-3509190-Б | Шатун | |
| 26 | 130-3509194 | Втулка | |
| 27 | 130-3509196-Б | Крышка шатуна | |
| 28 | 130-3509328 | Пружина | |
| 29 | 130-3509337-Б2 | Коромысло | |
| 30 | 130-3509342-А | Пружина | |
| 31 | 130-3509344-Б | Шток | |
| 32 | 130-3509355 | Направляющая | |
| 33 | 130-3509363 | Направляющая | |
| 34 | 11.3509165 | Кольцо скребковое | |
| 35 | 16.3509040 | Головка компрессора | |
| 36 | 120-3509044 | Пробка | |
| 37 | 120-3509045 | Прокладка | |
| 38 | 120-3509048 | Пружина | |
| 39 | 120-3509063 | Прокладка | |
| 40 | 120-3509070-А2 | Манжета | |
| 41 | 120-3509093 | Пружина | |
| 42 | 120-3509094-01 | Уплотнитель | |
| 43 | 120-3509200-10 | Болт | |
| 44 | 252016-П2 | Шайба | |
| 45 | 262518-А | Пробка | |
| 46 | 303032-10 | Гайка | |
| 47 | 303112-П29 | Гайка | |
| 48 | 304020-П29 | Шпилька | |
| 49 | 414039-П29 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
