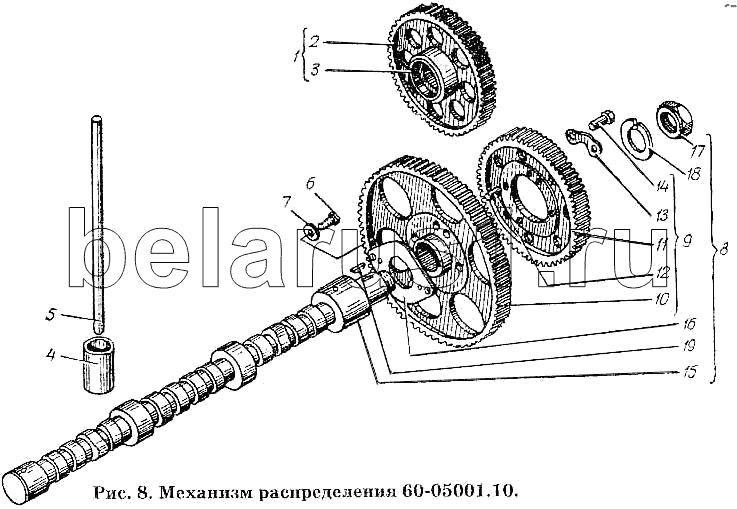

Каталог запасных частей к технике: ХТЗ Т-150К. Механизм распределения 60-05001.10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-05001.10 | 60-05001.10 | Механизм распределения | |
| 1 | 60-05002.30 | Колесо зубчатое | |
| 2 | 60-05104.20 | Колесо зубчатое m = 2, 5, z = 60 | |
| 3 | 80-05105.10 | Втулка | |
| 4 | 14-0512 | Толкатель | |
| 5 | 60-05113.00 | Штанга толкателя | |
| 6 | 60-05125.00 | Болт | |
| 7 | Шайба стопорная с носком 11х26 | Шайба стопорная с носком 11х26 | |
| 8 | 60-05004.10 | Вал распределительный | |
| 9 | 60-05003.20 | Блок зубчатых колес | |
| 10 | 60-05102.20 | Колесо зубчатое m = 2,5, z = 90 | |
| 11 | 60-05103.20 | Колесо зубчатое m = 2,5, z = 60 | |
| 12 | СМД7-0517 | Штифт | |
| 13 | 60-05118.10 | Шайба замковая | |
| 14 | 60-05125.00 | Болт | |
| 15 | 60-05101.10 | Вал распределительный | |
| 16 | 60-05114.10 | Фланец распределительного вала | |
| 17 | 60-05123.10 | Гайка | |
| 18 | 60-05124.10 | Шайба стопорная с носком | |
| 19 | Шпонка сегментная 8х11 ГОСТ 8795-68 | Шпонка сегментная 8х11 ГОСТ 8795-68 |
