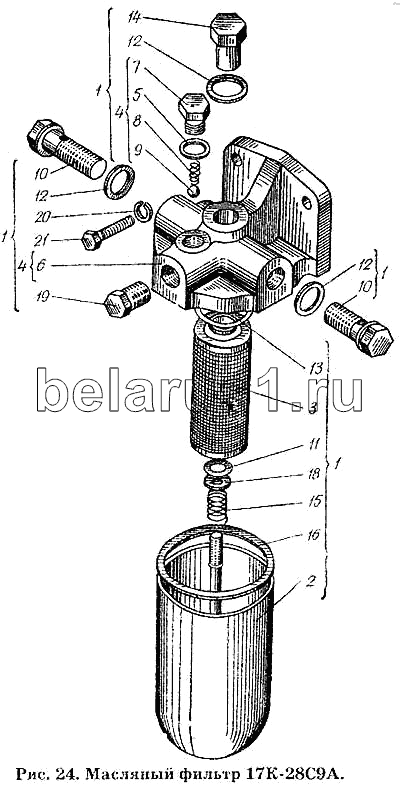

Каталог запасных частей к технике: ХТЗ Т-150К. Масляный фильтр 17К-28С9А
1
1
1
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
12
13
14
15
16
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17К-28С9А | Фильтр | |
| 2 | 17К-28С10 | Колпак | |
| 3 | 17К-28С12 | Фильтрующий элемент | |
| 4 | 17К-28С13 | Корпус фильтра | |
| 5 | 14-1572 | Прокладка | |
| 6 | 17К-2828-1 | Корпус фильтра | |
| 7 | 17К-2837 | Пробка клапана | |
| 8 | 111.30150.00 | Пружина клапана | |
| 9 | Шарик Б V 7.938мм Р ГОСТ 3722-60 | Шарик Б V 7.938мм Р ГОСТ 3722-60 | |
| 10 | Д18-051 | Болт поворотного угольника | |
| 11 | Д30-1117125 | Кольцо уплотнительное | |
| 12 | СМД7-1539А | Прокладка | |
| 13 | ЦС90-1212046 | Кольцо уплотнительное | |
| 14 | 17К-2844 | Пробка нажимная | |
| 15 | 24-140762Б | Пружина | |
| 16 | 36-1105071 | Прокладка колпака | |
| 17 | 119-85А | Защитная втулка | |
| 18 | Шайба 8х1,5-015 ГОСТ 10450-68 | Шайба 8х1,5-015 ГОСТ 10450-68 | |
| 19 | Пробка КГ1/4" ГОСТ 12720-60 | Пробка КГ1/4" ГОСТ 12720-60 | |
| 20 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 21 | Болт М8.2х25.56.05 ГОСТ 7796-70 | Болт М8.2х25.56.05 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
