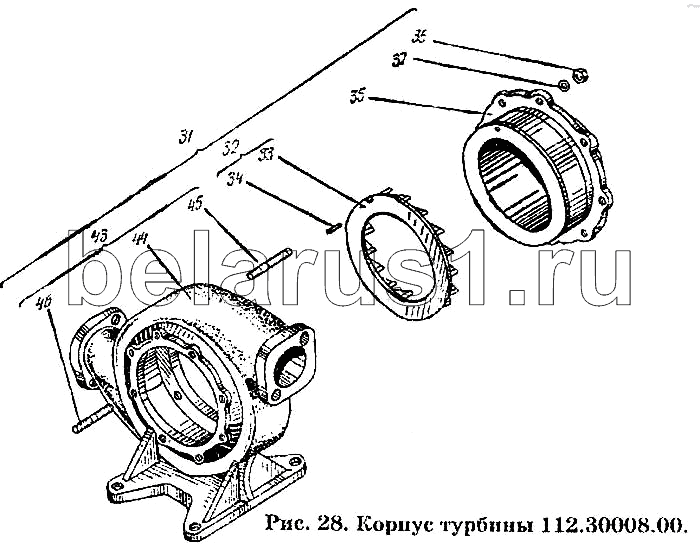

Каталог запасных частей к технике: ХТЗ Т-150К. Корпус турбины 112.30008.00
31
32
33
34
35
36
37
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112.30001.01 | 112.30001.01 | Турбокомпрессор ТКР-11Н-1 ГОСТ 9658-66 | |
| 31 | 112.30008.00 | Корпус турбины | |
| 32 | 112.30011.00 | Венец сопловой | |
| 33 | 112.30109.00 | Венец сопловой | |
| 34 | Штифт 4С/3х22 ГОСТ 3128-70 | Штифт 4С/3х22 ГОСТ 3128-70 | |
| 35 | 112.30116.00 | Вставка турбины | |
| 36 | 111.30135.00 | Гайка | |
| 37 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 43 | 112.30014.00 | Корпус турбины | |
| 44 | 112.30103.00 | Корпус турбины | |
| 45 | 111.30136.00 | Шпилька | |
| 46 | 111.30137.00 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
