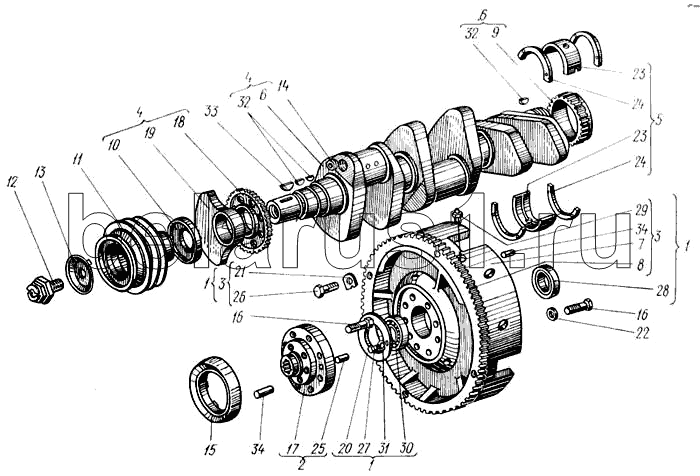

Каталог запасных частей к технике: ХТЗ Т-150. Вал коленчатый

1

1

1

2

3

3

4

4

5

6

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

23

24

24

25

26

27

28

29

30

31

32

32

33

34

34

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	60-04002.10		Маховик
2	60-04004.10		Фланец коленчатого вала
3	60-04006.11		Маховик с венцом
4	60-04008.00		Вал коленчатый
5	А23.01-98-60с-БН1		Комплект коренных вкладышей
6	60-04101.20		Вал коленчатый
7	60-04102.11		Маховик
8	60-04103.10		Венец маховика
9	60-04104.00		Колесо зубчатое m = 2.5, z = 45
10	60-04105.20		Маслоотражатель
11	60-04106.10		Шкив коленчатого вала
12	60-04107.10		Храповик
13	60-04109.10		Шайба стопорная
14	60-04111.00		Заглушка
15	60-04113.20		Маслоотражатель
16	60-04114.10		Болт крепления маховика и фланца
17	60-04115.10		Фланец коленчатого вала
18	60-04121.10		Колесо зубчатое m = 25, z = 57
19	60-04122.21		Противовес коленчатого вала передний
20	60-04129.00		Кольцо упорное
21	60-04131.00		Шайба стопорная
22	60-04150.00		Шайба
23	А23.01-9807		Вкладыш коренного подшипника
24	А23.01-12001		Полукольцо упорное
25	СМД55-0410		Штифт установочный
26	Болт М10-6gх45.56.016 ГОСТ 7795-70		Болт М10-6gх45.56.016 ГОСТ 7795-70
27	Болт Мб-6gх12.56.016 ГОСТ 7805-70		Болт Мб-6gх12.56.016 ГОСТ 7805-70
28	Манжета 1,2-50х70-1 ГОСТ 8752-79		Манжета 1,2-50х70-1 ГОСТ 8752-79
29	Масленка 1.3.Ц6 ГОСТ 19853-74		Масленка 1.3.Ц6 ГОСТ 19853-74
30	Подшипник 60209 ГОСТ 7242-81		Подшипник 60209 ГОСТ 7242-81
31	Шайба 6 65Г 05 ГОСТ 6402-70		Шайба 6 65Г 05 ГОСТ 6402-70
32	Шпонка 8х11 ГОСТ 24071-80		Шпонка 8х11 ГОСТ 24071-80
33	Шпонка 10х15 ГОСТ 24071-80		Шпонка 10х15 ГОСТ 24071-80
34	Штифт h12 8х25ТО ГОСТ 3128-70		Штифт h12 8х25ТО ГОСТ 3128-70
34	Штифт h12 8х25ТО ГОСТ 3128-70		Штифт h12 8х25ТО ГОСТ 3128-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
