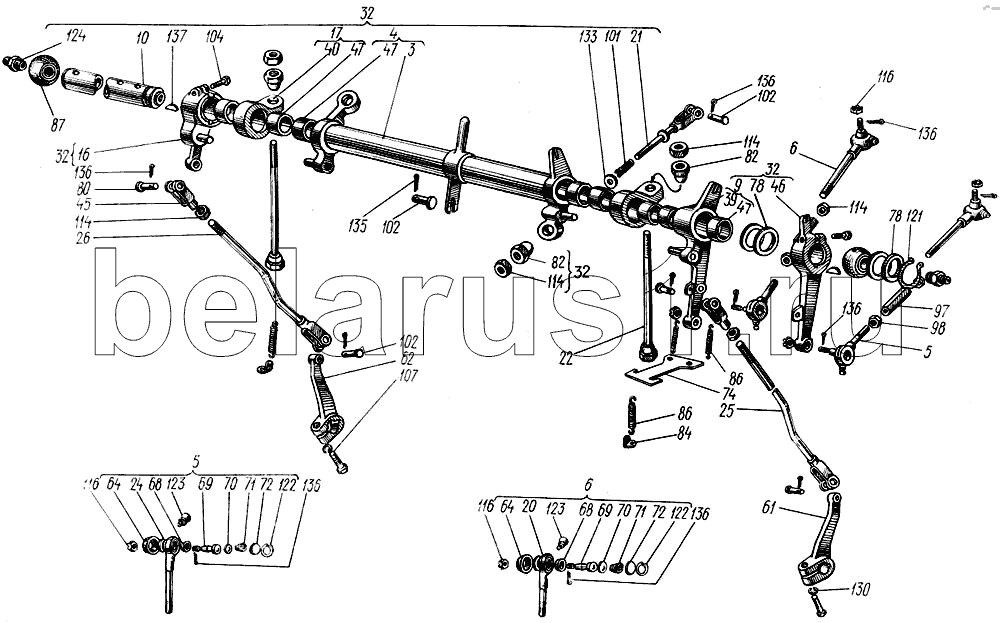

Каталог запасных частей к технике: ХТЗ Т-150. Управление трактором
3
4
5
5
6
6
9
10
16
17
20
21
22
24
25
26
32
32
32
32
39
40
45
46
47
47
47
47
47
61
62
64
64
64
68
68
68
69
69
69
70
70
70
71
71
71
72
72
72
74
78
78
78
80
82
82
82
84
86
86
97
101
102
102
102
102
102
104
107
114
114
114
114
114
114
116
116
116
121
122
122
122
123
123
123
124
124
130
130
133
135
135
136
136
136
136
136
137
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.40.001-1 | 150.40.001-1 | Управление тракторов | |
| 3 | 150.40.014 | Труба привода тормозов | |
| 4 | 150.40.015-1 | Труба привода тормозов со втулками | |
| 5 | 150.40.016-1 | Шарнир с тягой передней | |
| 6 | 150.40.017-2 | Шарнир с тягой привода | |
| 9 | 150.40.022-1 | Рычаг правый | |
| 10 | 150.40.023-1 | Болт управления | |
| 16 | 150.40.030 | Рычаг левый | |
| 17 | 150.40.031-1 | Рычаг привода тормоза | |
| 20 | 150.40.034-2 | Тяга привода | |
| 21 | 150.40.037-2 | Тяга | |
| 22 | 150.40.038-1 | Тяга | |
| 24 | 150.40.040-1 | Тяга передняя | |
| 25 | 150.40.041-2 | Тяга клапана правая | |
| 26 | 150.40.042 | Тяга клапана левая | |
| 32 | 150.40.057 | Вал управлении с рычагами | |
| 39 | 150.40.101-1А | Рычаг правый | |
| 40 | 150.40.102-1 | Рычаг привода тормоза | |
| 45 | 150.40.122 | Вилка | |
| 46 | 150.40.123-1А | Рычаг левый | |
| 47 | 150.40.127 | Втулка | |
| 47 | 150.40.127 | Втулка | |
| 47 | 150.40.127 | Втулка | |
| 61 | 150.40.160-1 | Рычаг | |
| 62 | 150.40.164-1 | Рычаг | |
| 64 | 150.40.169 | Чехол | |
| 64 | 150.40.169 | Чехол | |
| 68 | 150.40.175 | Втулка | |
| 68 | 150.40.175 | Втулка | |
| 69 | 150.40.176 | Палеи шаровой | |
| 69 | 150.40.176 | Палеи шаровой | |
| 70 | 150.40.177 | Проставка | |
| 70 | 150.40.177 | Проставка | |
| 71 | 150.40.178 | Пружина | |
| 71 | 150.40.178 | Пружина | |
| 72 | 150.40.179 | Шайба | |
| 72 | 150.40.179 | Шайба | |
| 74 | 150.40.204-1 | Зацеп пружины | |
| 78 | 5.05.264 | Кольцо регулировочное | |
| 78 | 5.05.264 | Кольцо регулировочное | |
| 80 | 25.21.122 | Палец | |
| 82 | 25.38.204 | Шарнир | |
| 82 | 25.38.204 | Шарнир | |
| 84 | 54.38.618 | Ушко пружины | |
| 86 | 74.00.408-2 | Пружина оттяжная | |
| 97 | 150.21.260-2 | Тяга соединительная | |
| 101 | А5.23.114-1 | Пружина | |
| 102 | А5.24.243 | Палец | |
| 102 | А5.24.243 | Палец | |
| 102 | А5.24.243 | Палец | |
| 104 | Болт М10-6gх40.88.35.019 ГОСТ 7795-70 | Болт М10-6gх40.88.35.019 ГОСТ 7795-70 | |
| 107 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 114 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 114 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 114 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 116 | Гайка М10-6Н.8.0112 ГОСТ 5933-70 | Гайка М10-6Н.8.0112 ГОСТ 5933-70 | |
| 121 | Кольцо Б34 ГОСТ 13942-80 | Кольцо Б34 ГОСТ 13942-80 | |
| 122 | Кольцо Б24 ГОСТ 13943-80 | Кольцо Б24 ГОСТ 13943-80 | |
| 122 | Кольцо Б24 ГОСТ 13943-80 | Кольцо Б24 ГОСТ 13943-80 | |
| 123 | Масленка 1.1Ц6 ГОСТ 19853-74 | Масленка 1.1Ц6 ГОСТ 19853-74 | |
| 123 | Масленка 1.1Ц6 ГОСТ 19853-74 | Масленка 1.1Ц6 ГОСТ 19853-74 | |
| 124 | Масленка 1.3.Ц6 ГОСТ 19853-74 | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 124 | Масленка 1.3.Ц6 ГОСТ 19853-74 | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 130 | Шайба 10 65Г .05 ГОСТ 6402-70 | Шайба 10 65Г .05 ГОСТ 6402-70 | |
| 130 | Шайба 10 65Г .05 ГОСТ 6402-70 | Шайба 10 65Г .05 ГОСТ 6402-70 | |
| 133 | Шайба 12.04.0115 ГОСТ 11371-78 | Шайба 12.04.0115 ГОСТ 11371-78 | |
| 135 | Шплинт 2х16.016 ГОСТ 397-79 | Шплинт 2х16.016 ГОСТ 397-79 | |
| 136 | Шплинт 3,2х25.016 ГОСТ 397-79 | Шплинт 3,2х25.016 ГОСТ 397-79 | |
| 137 | Шпонка 5х7,5 ГОСТ 24071-80 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 137 | Шпонка 5х7,5 ГОСТ 24071-80 | Шпонка 5х7,5 ГОСТ 24071-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
