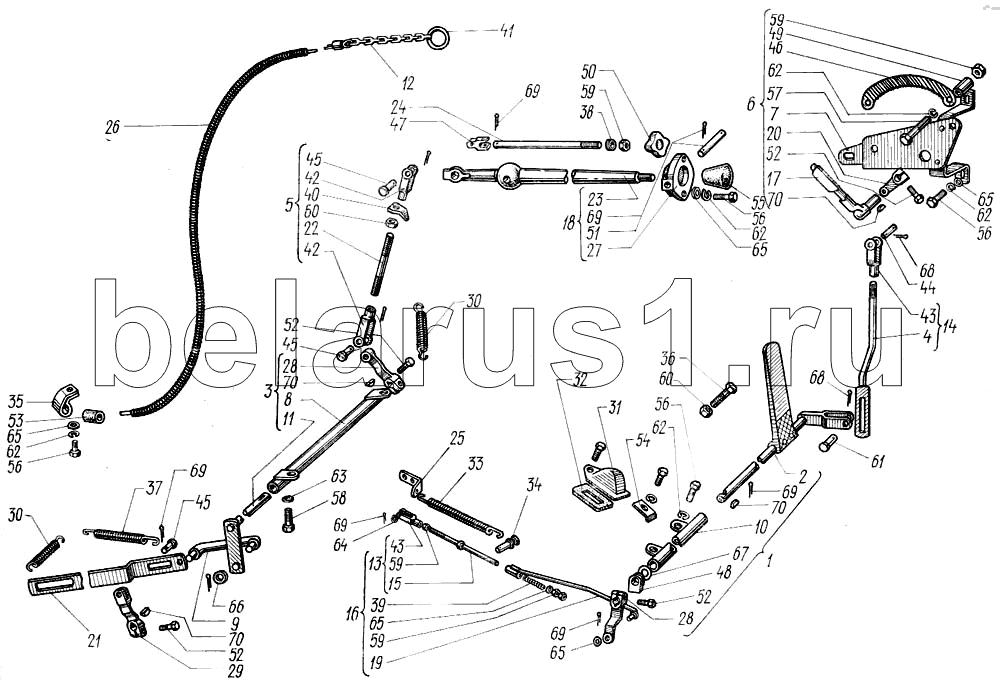

Каталог запасных частей к технике: ХТЗ Т-150. Управление дизелем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
43
44
45
45
45
46
46
47
48
50
51
52
52
52
52
52
52
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.20.001-1 | 150.20.001-1 | Управление двигателем | |
| 1 | 150.20.011-2 | Педаль управления в сборе | |
| 2 | 150.20.012 | Валик управления в сборе | |
| 3 | 150.20.013-2 | Валик управления редуктором в сборе | |
| 4 | 150.20.015-2 | Тяга ручного управления | |
| 5 | 150.20.016-2 | Тяга в сборе | |
| 6 | 150.20.0172 | Акселератор | |
| 7 | 150.20.019-2 | Кронштейн ручною акселератора | |
| 8 | 150.20.025 | Труба в сборе | |
| 9 | 150.20.028-1 | Тяга в сборе | |
| 10 | 150.20.029-1 | Опора педали в сборе | |
| 11 | 150.20.030-2 | Валик управления с рычагом в сборе | |
| 12 | 150.20.037-1 | Привод воздушной заслонки в сборе | |
| 13 | 150.20.038-4 | Тяга с вилкой | |
| 14 | 150.20.039-1 | Тяга | |
| 15 | 150.20.040 | Тяга | |
| 16 | 150.20.050А | Тяга подачи топлива | |
| 17 | 150.20.053 | Рычаг с тягой в сборе | |
| 18 | 150.20.054 | Рычаг управления редуктором в сборе | |
| 19 | 150.20.060 | Тяга с направляющей | |
| 20 | 150.20.105-1 | Рычаг управления | |
| 21 | 150.20.109-5 | Тяга | |
| 22 | 150.20.113-3 | Тяга | |
| 23 | 150.20.115-1 | Рычаг управления редуктором | |
| 24 | 150.20.118-2 | Стержень краника | |
| 25 | 150.20.126-4 | Зацеп пружины | |
| 26 | 150.20.134-2 | Оболочка каната | |
| 27 | 150.20.136-1 | Корпус | |
| 28 | 150.20.152-1 | Рычаг | |
| 28 | 150.20.152-1 | Рычаг | |
| 29 | 150.20.157-1 | Рычаг наружный | |
| 30 | 150.20.174А | Пружина | |
| 31 | 150.20.177 | Крышка | |
| 32 | 150.20.178 | Прокладка | |
| 33 | 150.20.204А | Пружина | |
| 34 | 150.20.205А | Палец | |
| 35 | 150.20.238А | Скоба | |
| 36 | 5.23.139 | Болт регулировочный | |
| 37 | 5.23.149 | Пружина оттяжная | |
| 38 | 5.24.242 | Втулка стеклоочистителя | |
| 39 | 5.43.130 | Пружина застежки | |
| 40 | 7.38.120 | Серьга пружины | |
| 41 | 14.13.201 | Кольцо | |
| 42 | 14.38.528А | Вилка тяги блокировки | |
| 43 | 54.02.471-1А | Вилка | |
| 43 | 54.02.471-1А | Вилка | |
| 44 | 54.02.484 | Палец | |
| 45 | 54.20.405 | Палец | |
| 46 | 125.20.133 | Сектор зубчатый | |
| 47 | 125.20.172 | Переходник краника | |
| 48 | 125.20.235 | Прокладка | |
| 49 | 125.20.237 | Втулка | |
| 50 | 125.20.244 | Рукоятка | |
| 51 | 125.20.249 | Ось | |
| 52 | 125.64.279 | Болт стяжной | |
| 52 | 125.64.279 | Болт стяжной | |
| 52 | 125.64.279 | Болт стяжной | |
| 52 | 125.64.279 | Болт стяжной | |
| 53 | А13.05.000 | Рукоятка управления | |
| 53 | 150.00.182А | Трубка проставочная | |
| 54 | 150.45.255 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
