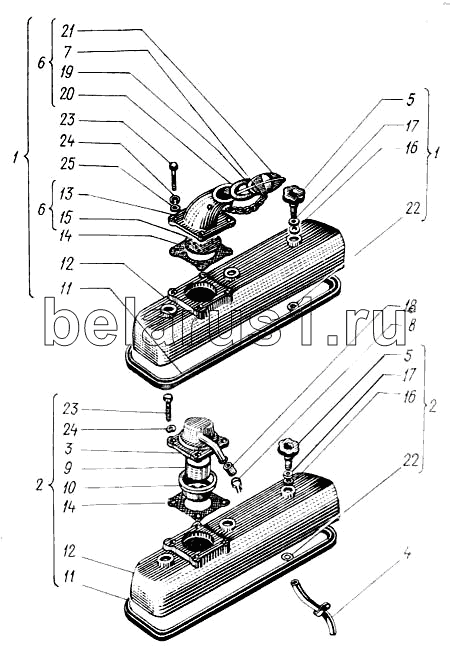

Каталог запасных частей к технике: ХТЗ Т-150. Колпак головки цилиндров
1
1
2
2
3
4
5
5
5
6
6
7
8
9
10
11
11
11
12
12
12
13
14
14
14
15
16
16
16
17
17
17
18
19
20
21
22
22
22
23
23
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 60-06006.20 | Колпак головки левый | |
| 2 | 60-06007.10 | Колпак головки правый | |
| 3 | 60-06011.00 | Крышка | |
| 4 | 60-06012.01 | Труба с кронштейном | |
| 5 | 60-06019.00 | Гайка колпака | |
| 5 | 60-06019.00 | Гайка колпака | |
| 6 | 60-06025.00 | Патрубок маслоналивной | |
| 7 | 14-01С11 | Цепочка | |
| 8 | А23.02.160 | Хомут стяжной | |
| 9 | 60-06104.00 | Кассета | |
| 10 | 60-06105.00 | Стакан | |
| 11 | 60-06127.00 | Прокладка колпака | |
| 11 | 60-06127.00 | Прокладка колпака | |
| 12 | 60-06163.10 | Колпак головки цилиндров | |
| 12 | 60-06163.10 | Колпак головки цилиндров | |
| 13 | 60-06166.02 | Патрубок маслоналивной | |
| 14 | 60-06167.00 | Прокладка | |
| 14 | 60-06167.00 | Прокладка | |
| 15 | 60-06204.00 | Сетка | |
| 16 | 60-06205.11 | Кольцо уплотнительное | |
| 16 | 60-06205.11 | Кольцо уплотнительное | |
| 17 | 60-06206.00 | Шайба прижимная | |
| 17 | 60-06206.00 | Шайба прижимная | |
| 18 | 60-29112.00 | Шланг соединительный | |
| 19 | 14-0108 | Крышка патрубка | |
| 20 | 14-0122 | Прокладка крышки патрубка | |
| 21 | СМД1-0124 | Пружина крышки | |
| 22 | СМД1-0624 | Кольцо стопорное | |
| 22 | СМД1-0624 | Кольцо стопорное | |
| 23 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 23 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 24 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 24 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 25 | Шайба 10х1Д04.05 ГОСТ 10450-78 | Шайба 10х1Д04.05 ГОСТ 10450-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
