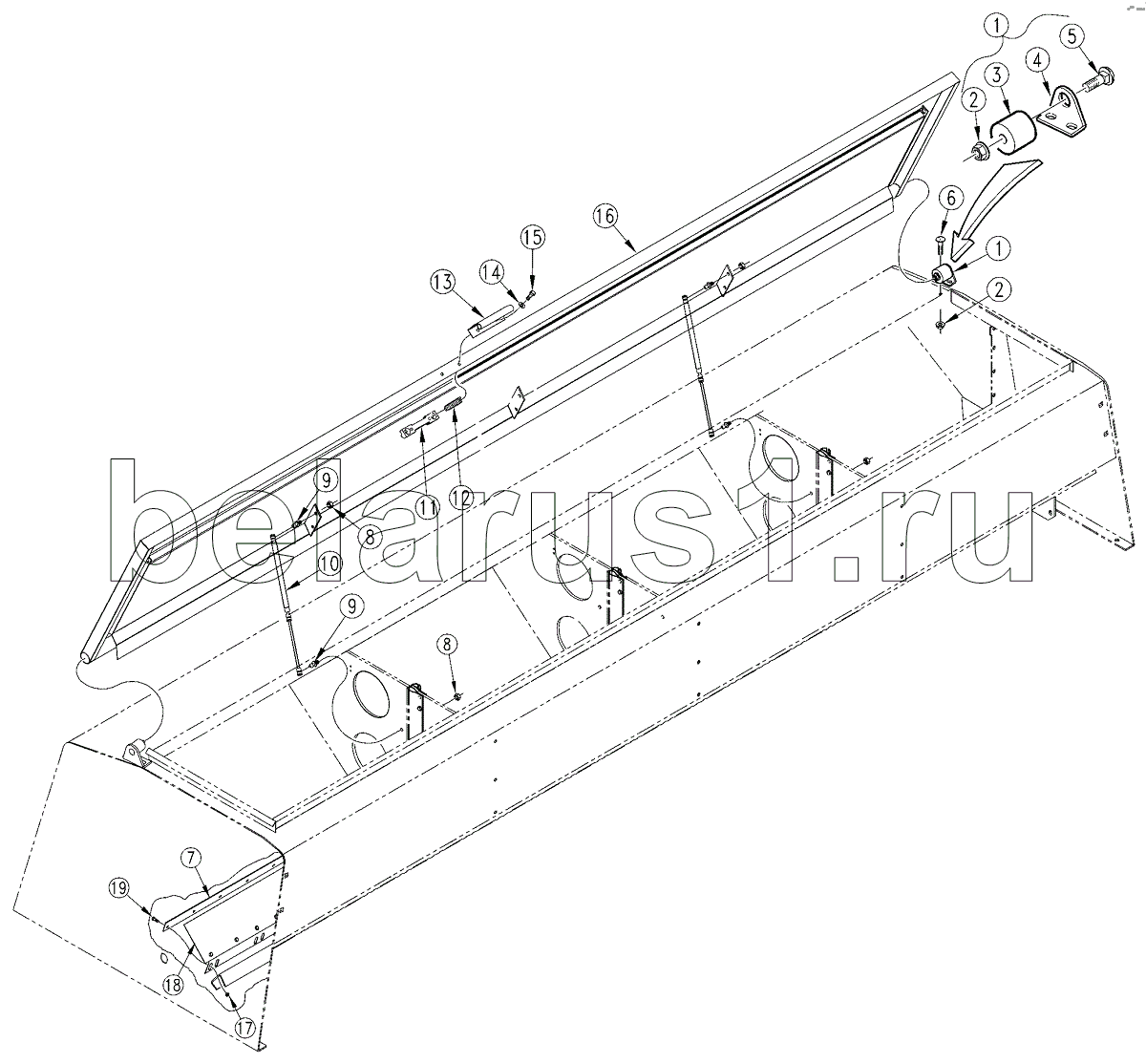

Каталог запасных частей к технике: Great Plains 3S-4010HD. Lid To Fertilizer Box
1
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-180S | LID HINGE ASSEMBLY | |
| 2 | 803-209C | NUT FLANGE LOCK | |
| 3 | 313-186D | LID HINGE PIVOT | |
| 4 | 313-176D | LID HINGE BASE PLATE | |
| 5 | 802-411C | RHSNB | |
| 6 | 802-015C | RHSNB | |
| 7 | 175-327D | HINGE CLAMP STRIP END | |
| 7 | 195-197D | HINGE CLAMP STRIP CTR | |
| 8 | 803-011C | NUT LOCK | |
| 9 | 800-121C | BALL STUD | |
| 10 | 890-221C | LB GAS SPRING | |
| 10 | 890-308C | LB GAS SPRING | |
| 11 | 817-805C | LID LATCH | |
| 12 | 807-106C | SPRING | |
| 13 | 119-154D | LID HANDLE | |
| 14 | 804-036C | WASHER FLAT | |
| 15 | 802-425C | HHCS | |
| 16 | 175-146H | SEED BOX LID | |
| 17 | 803-088C | NUT HEX LOCK | |
| 18 | 195-177S | SEED/FERT FLAP SUBASSY | |
| 19 | 802-375C | HFSS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
