Каталог запасных частей к технике: Great Plains 3N-4010. Lock Cylinder Hydraulics
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
7
7
8
9
10
10
10
11
12
12
12
12
12
12
12
13
13
14
15
16
17
18
19
19
20
20
21
22
23

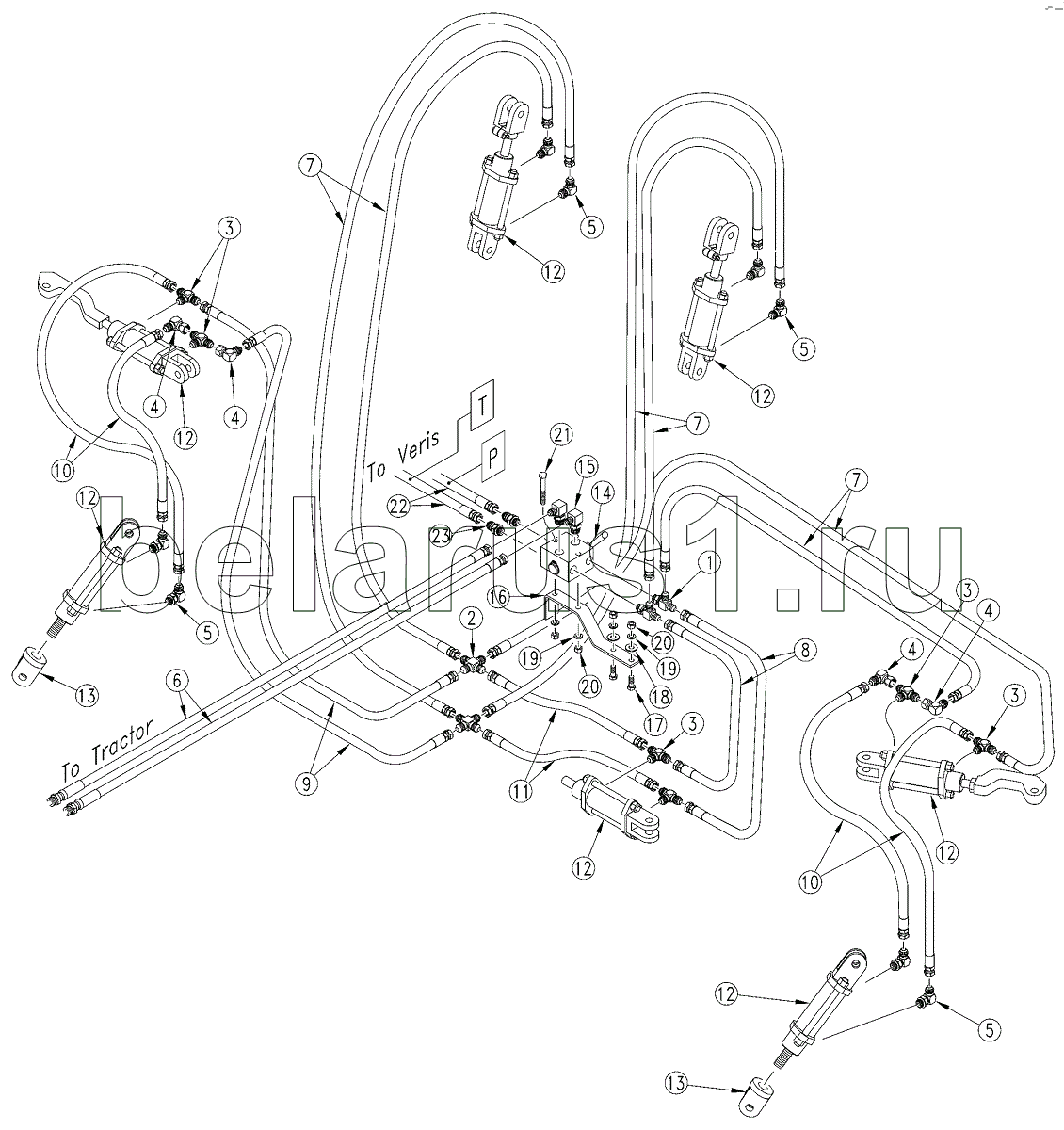

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 811-249C | TE | |
| 2 | 811-581C | CR | |
| 3 | 811-439C | TE | |
| 4 | 811-169C | EL | |
| 5 | 811-065C | EL | |
| 6 | 841-056C | HH1/2R2 336 3/4MORB 3/4FJIC | |
| 7 | 811-230C | HH1/4R1 095 9/16FJIC | |
| 8 | 811-781C | HH1/4R1 048 9/16FJIC | |
| 9 | 811-876C | HH1/4R1 224 9/16FJIC | |
| 10 | 811-178C | HH1/4R1 114 9/16FJIC | |
| 10 | 811-229C | HH1/4R1 119 9/16FJIC | |
| 11 | 811-212C | HH1/4R1 102 9/16FJIC | |
| 12 | 810-201C | CYL 1.5X2.5X.75 ROD (TIE ROD) | |
| 13 | 810-491C | MIDWAY ROD CLEVIS 3/4-16 UNF | |
| 14 | 810-274C | DOUBLE SELECTOR VALVE | |
| 15 | 811-063C | EL | |
| 16 | 196-862D | SELECTOR VALVE MOUNT STRAP | |
| 17 | 802-017C | HHCS | |
| 18 | 804-011C | WASHER FLAT | |
| 19 | 804-013C | WASHER LOCK SPRING | |
| 20 | 803-014C | NUT HEX | |
| 21 | 802-024C | HHCS | |
| 22 | VER-25390 | HH1/2M3K 3/4FJIC 3/4FJIC90X168 | |
| 23 | 811-088C | AD |
