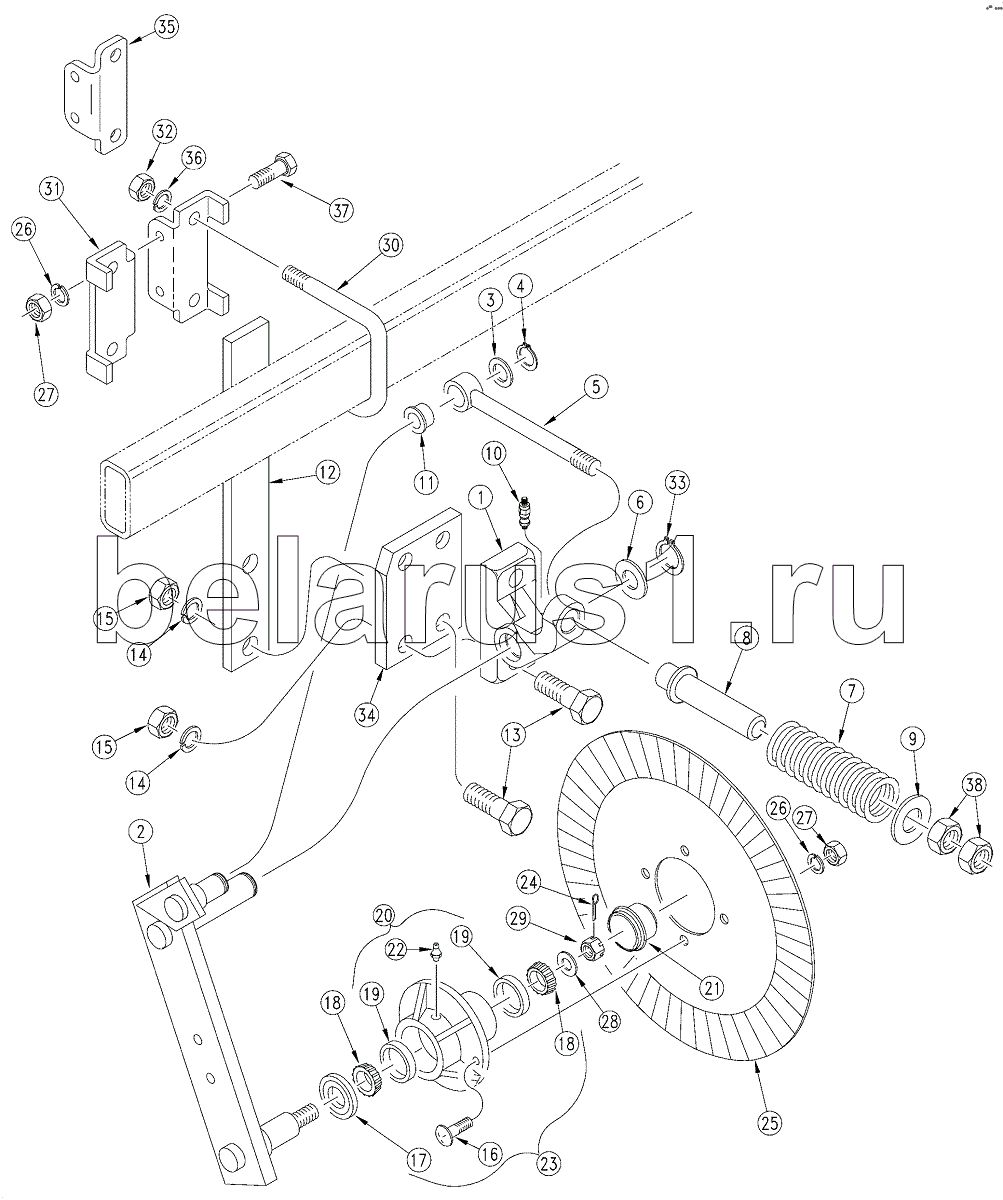

Каталог запасных частей к технике: Great Plains 3N-4010. Coulter

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

14

15

15

16

17

18

18

19

19

20

21

22

23

24

25

25

25

25

26

26

27

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	249-050S		CLTR CASTING ASSY
2	249-051H		CLTR SWING ARM WLMT
3	804-156C		WASHER MACH 1 1/4X3/4X14GA
4	800-164C		SNAP RING 3/4 EXTERNAL HEAVY
5	802-718C		EYE BOLT 3/4-10X14 3/4 LG SP
6	804-165C		WASHER MACH 1 7/8X1 1/4X 14GA
7	149-559D		SPRING 2.25 O.D. X .5 COIL
8	805-331C		COULTER SPRING GUIDE TUBE
9	149-558D		COULTER SPRING WASHER
10	800-211C		GREASE ADAPT 1/4-28M X 1/4 TB
11	817-513C		BUSHING 1X3/4X1 1/8 FLG HD
12	204-295D		COULTER SPRING BAR 14 3/4 BLK
12	204-269D		LONG COULT SPRING BAR
13	802-332C		HHCS 7/8-9X3 GR5
14	804-037C		WASHER LOCK SPRING 7/8 PLT
15	803-049C		NUT HEX 7/8-9 PLT
16	802-214C		RHSNB
17	816-009C		OIL-SEAL DOUBLE LIP
18	822-021C		BEARING CONE
19	822-020C		BEARING CUP
20	200-039V		COULTER HUB AND CUP ASSY
21	200-001D		HUB GREASE CAP
22	800-001C		GREASE ZERK STRAIGHT
23	200-002S		COULTER HUB PACKAGE
24	805-017C		PIN COTTER 3/16 X 1 3/4 PLT
25	820-156C		5/8 WAVY TURBO BLADE
25	820-082C		17 COULTER BLADE 3/4 WAVY
25	820-116C		17 COULTER BLADE 5/8 WAVY
25	820-018C		COULTER BLADE FLUTED
26	804-015C		WASHER LOCK SPRING
27	803-020C		NUT HEX
28	804-055C		WASHER SPINDLE
29	803-029C		NUT HEX SLOTTED
30	806-106C		U-BOLT 5/8-11 X 4 1/32 X 4
31	149-059D		COULTER CLAMP BAR
32	803-021C		NUT HEX
33	800-177C		SNAP RING EXT
34	149-086D		OFFSET COULTER MOUNT PLATE
35	197-010D		OFFSET COULTER BRKT F/LH BOX
36	804-022C		WASHER LOCK SPRING
37	802-082C		HHCS
38	803-048C		NUT HEX JAM 3/4-10 PLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
