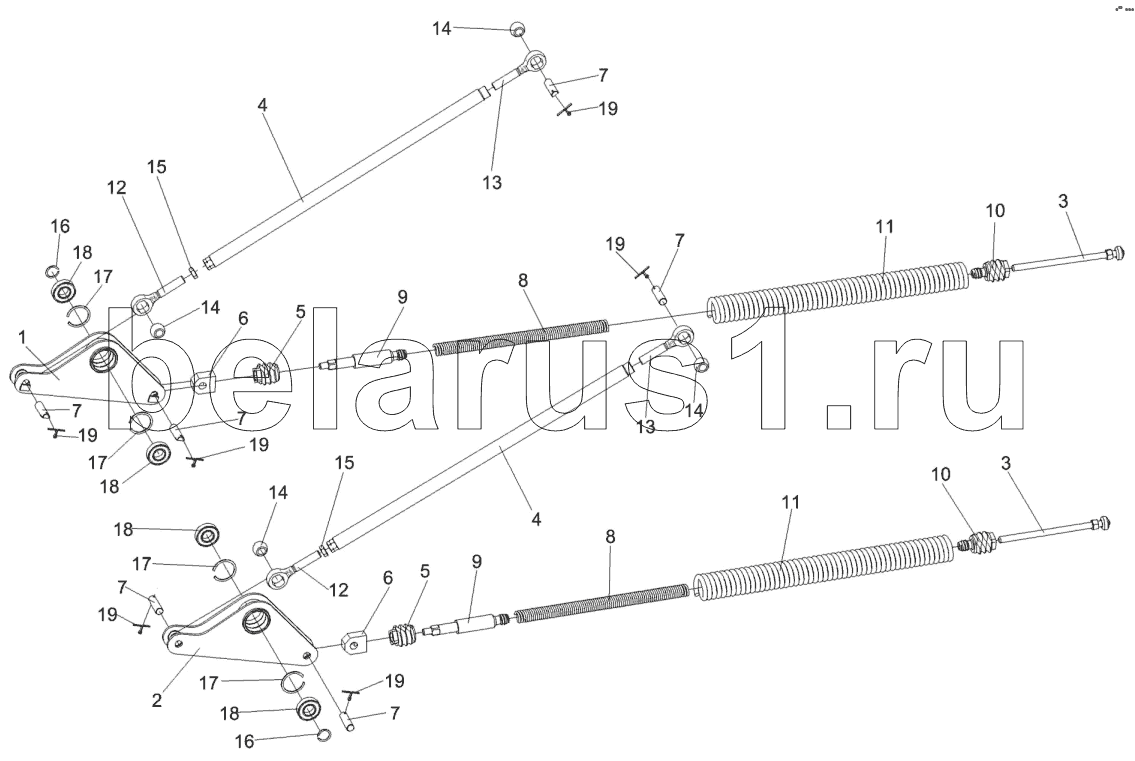

Каталог запасных частей к технике: Гомсельмаш КЗС-812С. Механизм продольного копирования КЗК-812-1805000
1
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-1805000 | КЗК-812-1805000 | Механизм продольного копирования | |
| КЗК-812-1805200 | КЗК-812-1805200 | Блок пружин | |
| КЗК1775040 | КЗК1775040 | Тяга | |
| 1 | КЗК-812-1805010 | Рычаг | |
| 2 | КЗК-812-1805010-01 | Рычаг | |
| 3 | КЗК1775020 | Винт | |
| 4 | КЗК1775050 | Стяжка | |
| 5 | КЗК1775201 | Пробка | |
| 6 | КЗК1775406 | Головка | |
| 7 | КЗК1775601 | Палец | |
| 8 | КЗК-12-1808603 | Пружина | |
| 9 | КЗК-812-1805601 | Тяга | |
| 10 | КЗК-12-1808606 | Пробка | |
| 11 | КИЛ0126625-03 | Пружина | |
| 12 | ПКК0451603 | Головка | |
| 13 | ПКК0451603-01 | Головка | |
| 14 | 6-12Ж26015 | Шар | |
| 15 | ГайкаM20-6G-2526 | Гайка M20-6G-2526 | |
| 16 | В30-13942 | Кольцо | |
| 17 | В62-13943 | Кольцо | |
| 18 | 60206-7242 | Подшипник | |
| 19 | 5х32-397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
