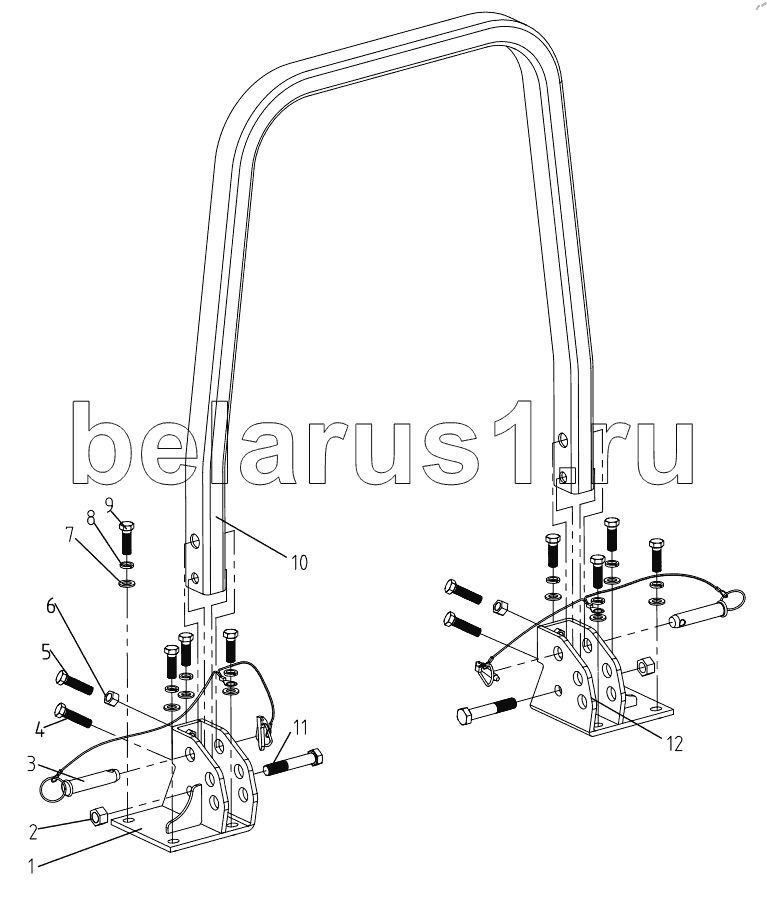

Каталог запасных частей к технике: DongFeng 504G3. Safety Frame 304-9A.46.001
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 304-9A.46.011 | Left bracket, Safety frame | |
| 2 | GB/T 889.2-2000-M20x1.5 | Hex. nut M20x1.5 | |
| 3 | 304-9A.46.014 | Lock pin | |
| 4 | GB/T5783-2000-M12x45 | Hex. head bolt M12x45 | |
| 5 | GB/T5783-2000-M12x65 | Hex. head bolt M12x65 | |
| 6 | GB/T 6170-2000-M12 | Hex. nut M12 | |
| 7 | GB/T 97.1-2002-16 | Plain washer 16 | |
| 8 | GB/T 93-1987-16 | Spring lock washer 16 | |
| 9 | GB/T5783-2000-M16x50 | Hex. head bolt M16x50 | |
| 10 | 304-9A.46.013 | Safety Frame | |
| 11 | GB/T5785-2000-M20x1.5x110 | Hex. head bolt M20x1.5x110 | |
| 12 | 304-9A.46.012 | Right bracket, Safety frame |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
