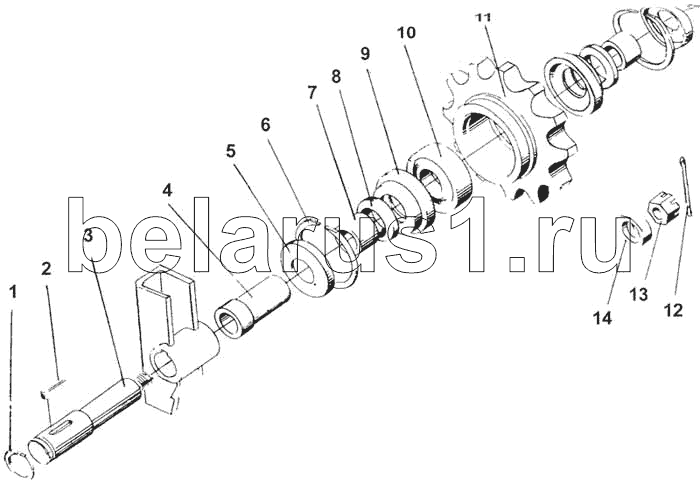

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Звездочка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ-09160 | СПТ-09160 | Звездочка | |
| 1 | Кольцо 2С30 ГОСТ 13940-86 | Кольцо 2С30 ГОСТ 13940-86 | |
| 2 | Шпонка 8х7х25 ГОСТ 23360-78 | Шпонка 8х7х25 ГОСТ 23360-78 | |
| 3 | СПТ-09605 | Ось | |
| 4 | БМД 71811 | Ось полая | |
| 5 | СДК.-4475 | Заглушка | |
| 6 | Кольцо 2В 72 ГОСТ 13941-68 | Кольцо 2В 72 ГОСТ 13941-68 | |
| 7 | БМД-14815 | Втулка распорная | |
| 8 | Кольцо СП47-34-5 ГОСТ 6308-71 | Кольцо СП47-34-5 ГОСТ 6308-71 | |
| 9 | БМД 71101 | Крышка | |
| 10 | Подшипник 180306КС17 ГОСТ 8882-7 | Подшипник 180306КС17 ГОСТ 8882-7 | |
| 11 | БМД-14609 | Звездочка z = 12, t = 38,1 | |
| 12 | Шплинт 4х36.019 ГОСТ 397-79 | Шплинт 4х36.019 ГОСТ 397-79 | |
| 13 | Гайка М16-6Н.0 19 ГОСТ 5919-73 | Гайка М16-6Н.0 19 ГОСТ 5919-73 | |
| 14 | БМД-71609 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
