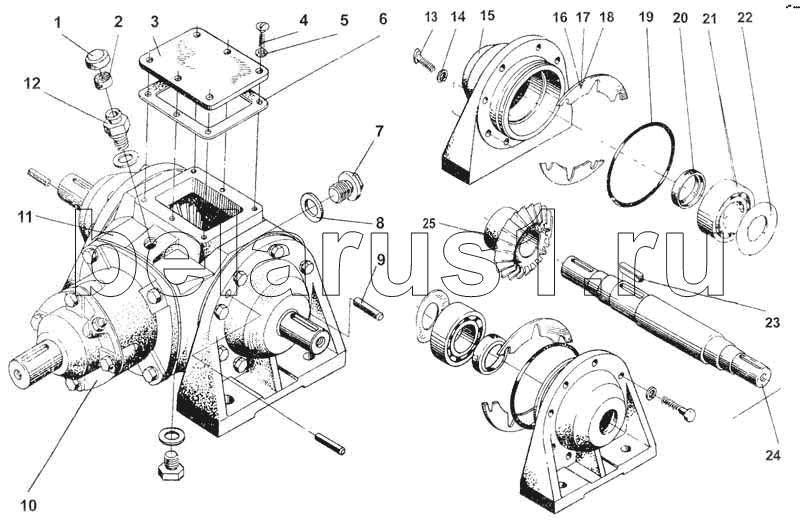

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Редуктор унифицированный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н.090.40.000-323 | Н.090.40.000-323 | Редуктор унифицированный | |
| РФ.00.03.000 | РФ.00.03.000 | Сапун | |
| 1 | РФ.00.03.401 | Колпачок | |
| 2 | РФ.00.03.001 | Фильтр | |
| 3 | РФ.00.00.419-07 | Крышка | |
| 4 | Винт В1М6-6qх12.58.019 ГОСТ 17473-80 | Винт В1М6-6qх12.58.019 ГОСТ 17473-80 | |
| 5 | Шайба 6 65Г.06.9 ГОСТ 6402-70 | Шайба 6 65Г.06.9 ГОСТ 6402-70 | |
| 6 | РФ.00.00.006-02 | Прокладка | |
| 7 | РФ.00.00.603 | Пробка | |
| 8 | РФ.00.00.003 | Прокладка | |
| 9 | РФ.00.00.602 | Штифт | |
| 10 | Н.090.40.010 | Стакан | |
| 11 | Н.090.40.101 | Корпус | |
| 12 | РФ.00.03.601 | Штуцер | |
| 13 | Болт М10-6qх0,58 019 ГОСТ 7796-70 | Болт М10-6qх0,58 019 ГОСТ 7796-70 | |
| 14 | Шайба 12.65Г.06.9 ГОСТ 6402-70 | Шайба 12.65Г.06.9 ГОСТ 6402-70 | |
| 15 | Н.090.40.105А | Крышка | |
| 16 | Н.090.40401 | Прокладка регулировочная | |
| 17 | Н.090.40.401-01 | Прокладка регулировочная | |
| 18 | Н.09040401-02 | Прокладка регулировочная | |
| 19 | Кольцо 135-1140-36-2-1 ГОСТ 9833-73 | Кольцо 135-1140-36-2-1 ГОСТ 9833-73 | |
| 20 | Манжета II-1-38х58-1 ГОСТ 8752-79 | Манжета II-1-38х58-1 ГОСТ 8752-79 | |
| 21 | Подшипник 7309 ГОСТ 333-79 | Подшипник 7309 ГОСТ 333-79 | |
| 22 | РФ.00.00.401А-07 | Маслоотражатель | |
| 23 | Шпонка 2-14х9х36 ГОСТ 23360-78 | Шпонка 2-14х9х36 ГОСТ 23360-78 | |
| 24 | Н.090.40.605Б | Вал | |
| 25 | Н.090.40.601 | Колесо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
