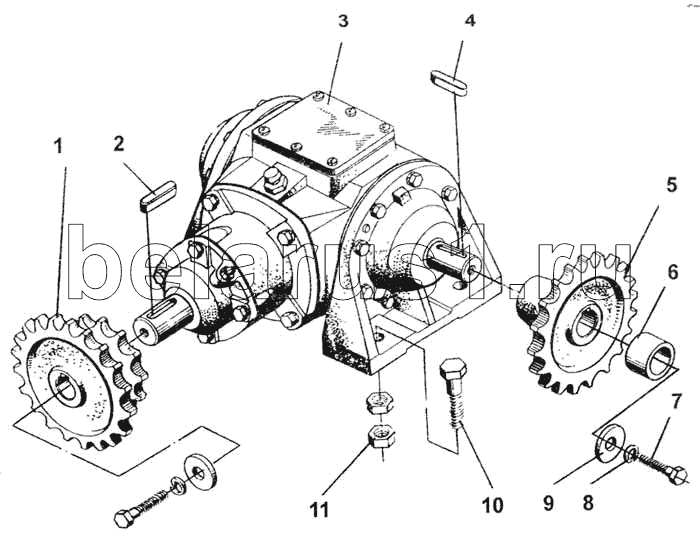

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Редуктор
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-08530 | СПС-08530 | Редуктор | |
| 1 | СПС-08540 | Блок звездочек | |
| 2 | Шпонка 10х8х45 ГОСТ 23360- 78 | Шпонка 10х8х45 ГОСТ 23360- 78 | |
| 3 | 47 8818 0960 | Редуктор униф. 1 = 1 Н.090.40.000-223 | |
| 4 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 5 | РКС6.11673-01 | Звездочка | |
| 6 | КТ-70809-06 | Втулка | |
| 7 | Болт М10-6qх35.58.019 ГОСТ 7796-70 | Болт М10-6qх35.58.019 ГОСТ 7796-70 | |
| 8 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 9 | КТ-4245 | Шайба специальная | |
| 10 | Болт М16-6qх60.66.019 ГОСТ 7796-70 | Болт М16-6qх60.66.019 ГОСТ 7796-70 | |
| 11 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
