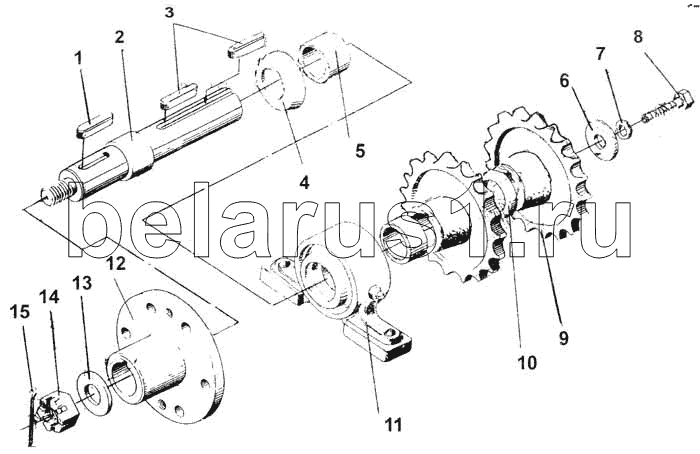

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Привод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-19260-01 | СПС-19260-01 | Вал | |
| 1 | Шпонка Г2х8х40 ГОСТ 23360-718 | Шпонка Г2х8х40 ГОСТ 23360-718 | |
| 2 | СПС-19260-01 | Вал | |
| 3 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 4 | РКС6.05408-01 | Отражатель | |
| 5 | РКС6.05802 | Втулка | |
| 6 | КТ-4245 | Шайба специальная | |
| 7 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 8 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 9 | РКС6.12604-01 | Звездочка z = 18 | |
| 10 | Втулка П42х35Н12(+025) СТП304.9.40-86 | Втулка П42х35Н12(+025) СТП304.9.40-86 | |
| 11 | РКС6.65200.01 | Подшипниковый узел | |
| 12 | СПС-16627 | Ступица | |
| 13 | КТ-4147-А | Шайба специальная | |
| 14 | Гайка М20-6Н.6.019 ГОСТ 6919-73 | Гайка М20-6Н.6.019 ГОСТ 6919-73 | |
| 15 | Шплинт 4х36.019 ГОСТ 6402-70 | Шплинт 4х36.019 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
