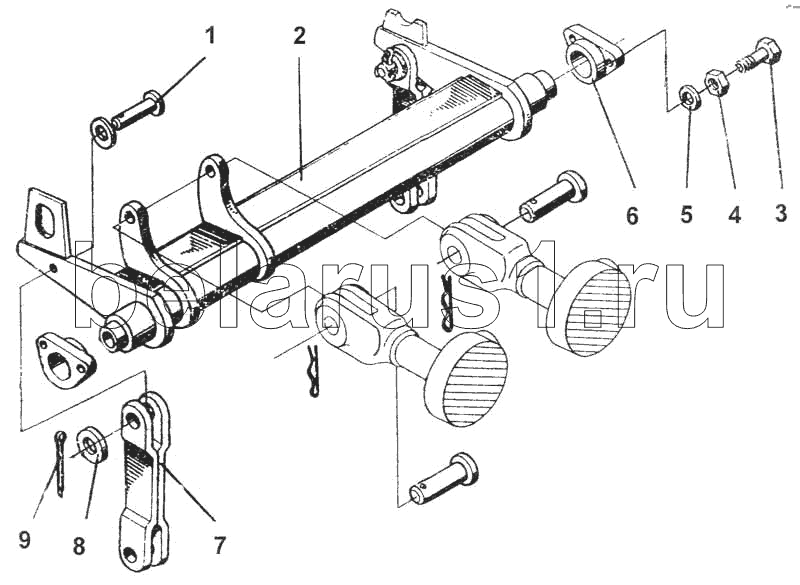

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Механизм подъема
2
3
4
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ-07000 | СПТ-07000 | Механизм подъема | |
| 2 | СПТ-07010 | Вал подъема | |
| 3 | Болт М12-6qх40.58.019 ГОСТ 7796-70 | Болт М12-6qх40.58.019 ГОСТ 7796-70 | |
| 4 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 4 | Ось 6х18в12(-0,150, -0,350)х55,35Ц9Хр ГОСТ 9650-80 | Ось 6х18в12(-0,150, -0,350)х55,35Ц9Хр ГОСТ 9650-80 | |
| 5 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 6 | СПС-10201 | Фланец | |
| 7 | СПС-10060 | Тяга | |
| 8 | Шайба С.18х2,5.09Г2С.019 ГОСТ 11371-78 | Шайба С.18х2,5.09Г2С.019 ГОСТ 11371-78 | |
| 9 | Шплинт 5х28.016 ГОСТ 397-79 | Шплинт 5х28.016 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
