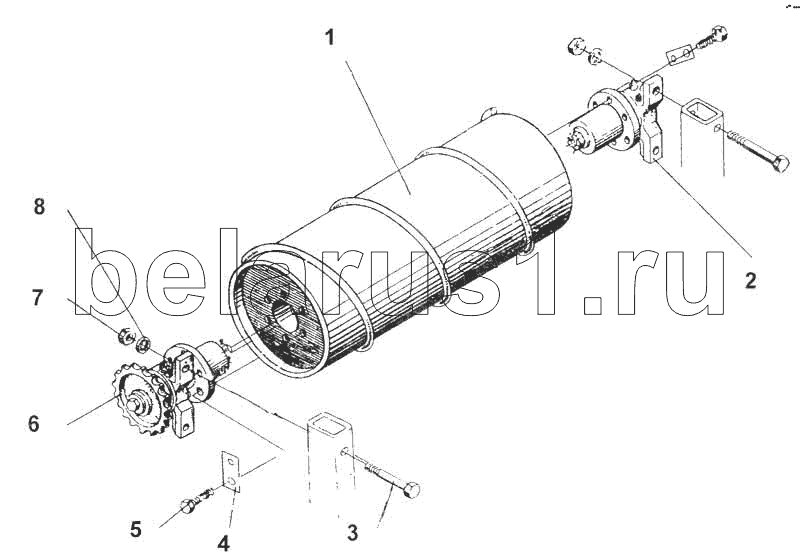

Каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Шнек
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ-04220-02 | СПТ-04220-02 | Шнек | |
| 1 | СПТ-04230-01 | Шнек | |
| 2 | СПС-16210-01 | Опора | |
| 3 | Болт М12-6qх70.58.019 ГОСТ 7795-70 | Болт М12-6qх70.58.019 ГОСТ 7795-70 | |
| 4 | СПС-08409 | Шайба концевая | |
| 5 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 6 | СПТ-04040-02 | Привод | |
| 7 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
