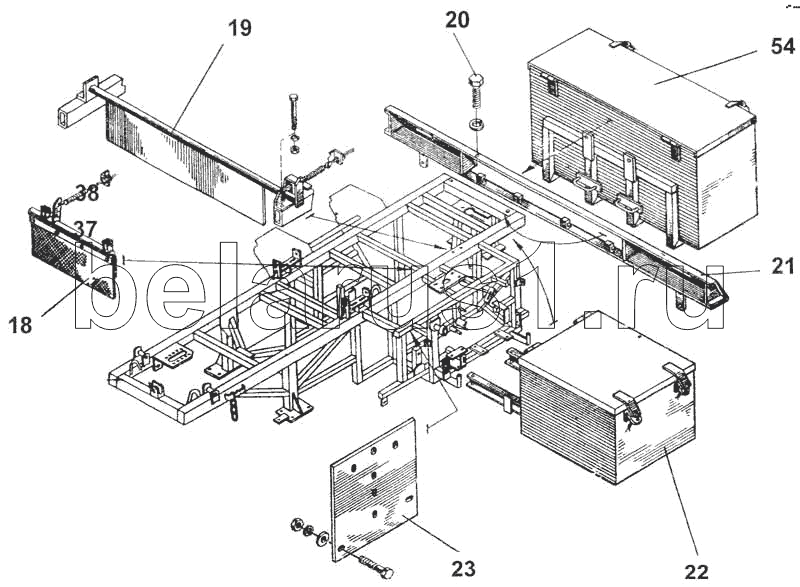

Каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Шасси
18
19
20
21
22
23
37
38
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ-02000-01 | СПТ-02000-01 | Шасси | |
| 1 | СПС-02601-01 | Рукоятка | |
| 2 | СПС-02602 | Ось | |
| 3 | Шплинт 8х71,019 ГОСТ 397-79 | Шплинт 8х71,019 ГОСТ 397-79 | |
| 4 | СПС-02609 | Ось | |
| 5 | СПС-02601 | Рукоятка | |
| 6 | СПС-14000 | Механизм рулевого управление | |
| 7 | Болт М16-6qх220.58.019 ГОСТ 7796-70 | Болт М16-6qх220.58.019 ГОСТ 7796-70 | |
| 8 | СПС-04401 | Шайба | |
| 9 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 | |
| 10 | Гайка М16-6Н.6.029 ГОСТ 5915-70 | Гайка М16-6Н.6.029 ГОСТ 5915-70 | |
| 11 | Гайка М30-6Н.6.019 ГОСТ 5916-70 | Гайка М30-6Н.6.019 ГОСТ 5916-70 | |
| 12 | РКС6.01601 | Болт специальный | |
| 13 | СПТ-07000 | Механизм подъема | |
| 14 | СПТ-03000 | Рама шасси | |
| 15 | СПТ-02150 | Щиток | |
| 16 | СПТ-19000 | Ось передняя с колесами | |
| 17 | СПС-04000 | Мост ведущий | |
| 18 | СПТ-02160 | Щиток | |
| 19 | СПТ-02120 | Экран | |
| 20 | Болт М10-6qх20.58.019 ГОСТ 7796-70 | Болт М10-6qх20.58.019 ГОСТ 7796-70 | |
| 21 | СПТ-02110 | Бампер | |
| 22 | СПС-13000 | Противовес | |
| 23 | СПС-02422 | Щиток | |
| 24 | СПС-02310 | Щиток | |
| 25 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 26 | СПС-02426 | Щиток | |
| 27 | СПС-02330 | Щиток | |
| 28 | СПТ-02412 | Щиток | |
| 29 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | |
| 30 | СПТ-02405 | Щиток (47881811824) | |
| 31 | Шайба С.8х1,4.02.019 ГОСТ 11371-78 | Шайба С.8х1,4.02.019 ГОСТ 11371-78 | |
| 32 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 33 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 34 | Шайба С.12х2.02.019 ГОСТ 11371-78 | Шайба С.12х2.02.019 ГОСТ 11371-78 | |
| 35 | СПС-02414 | Щиток | |
| 36 | Болт М12-6qх45.58.019 ГОСТ 7795-70 | Болт М12-6qх45.58.019 ГОСТ 7795-70 | |
| 37 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 38 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 39 | Болт М8-6qх16.58.019 ГОСТ 7796-70 | Болт М8-6qх16.58.019 ГОСТ 7796-70 | |
| 40 | Болт М10-6qх25.58.019 ГОСТ 7796-70 | Болт М10-6qх25.58.019 ГОСТ 7796-70 | |
| 41 | СПС-02431 | Щиток | |
| 42 | РКС6.06413-01 | Шайба | |
| 43 | Болт М8-6qх55.58.019 ГОСТ 7795-70 | Болт М8-6qх55.58.019 ГОСТ 7795-70 | |
| 44 | СПС-02418 | Щиток | |
| 45 | Шайба С.10.02.019 ГОСТ 11371-78 | Шайба С.10.02.019 ГОСТ 11371-78 | |
| 46 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 54 | СПТ-61000 | Противовес |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
