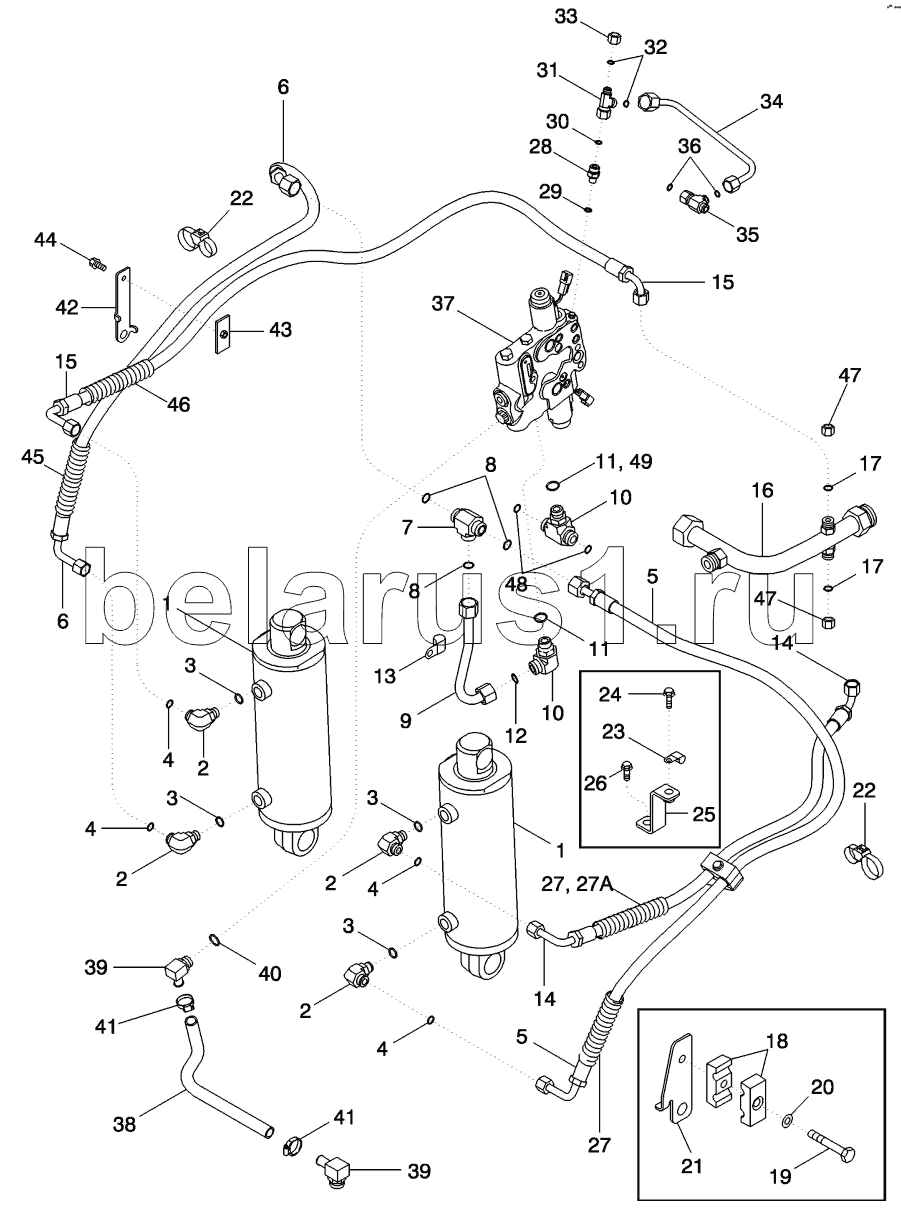

Каталог запасных частей к технике: CASE IH MX-305 Magnum. HYDRAULIC SYSTEM - HITCH

1

1

2

2

2

2

3

3

3

3

4

4

4

4

5

5

5

6

6

6

6

7

8

8

9

10

10

10

10

11

11

12

13

14

14

14

15

15

15

15

16

17

17

18

19

20

21

22

22

23

24

25

26

27

27

27

27A

28

29

30

31

32

33

34

35

36

37

38

39

39

40

41

41

42

43

44

45

45

46

46

46

47

47

48

49

Позиция на иллюстрации	Заводской номер детали		Название детали
1	REF		INSTRUCTION
2	86579691		ELBOW
3	86598101		O-RING
4	9992298		O-RING
5	87448971		HOSE
5	87540691		HOSE
6	87448974		HOSE
6	87450321		HOSE
7	701-415		TEE
8	238-6016		O-RING
9	87435660		TUBE ASSY
10	700-306		ELBOW
10	87455805		TEE
10	201-412		TEE
11	637-63193		O-RING
12	238-6016		O-RING
13	515-25159		CLAMP
14	87448972		HOSE
14	87708026		HOSE
15	87448973		HOSE
15	87708028		HOSE
16	450507A1		TUBE ASSY
17	238-6014		O-RING
18	329804A1		FIXING BRACKET
19	814-8050		BOLT
20	895-15008		WASHER
21	87449394		BRACKET
22	86991000		CLAMP
23	515-23206		CLAMP
24	844-8020		BOLT
25	86985195		BRACKET
26	844-10016		BOLT
27	87451398		CONDUIT
27	87451399		CONDUIT
27A	87318281		CONDUIT
28	700-165		CONNECTOR
29	637-63093		O-RING
30	238-6012		O-RING
31	701-422		TEE
32	238-6012		O-RING
33	701-900		CAP
34	87356174		TUBE ASSY
35	701-422		TEE
36	238-6012		O-RING
37	412509A4		VALVE
38	87309896		HOSE
39	87309895		ELBOW
40	637-63193		O-RING
41	214-1412		CLAMP
42	87318116		BRACKET
43	384871A1		PLATE
44	814-8055		BOLT
45	87318282		CONDUIT
45	87318281		CONDUIT
46	87451397		CONDUIT
46	87318283		CONDUIT
46	87451400		CONDUIT
47	701-905		CAP
48	238-6014		O-RING
49	237-6008		O-RING
50	214389		PLUG
