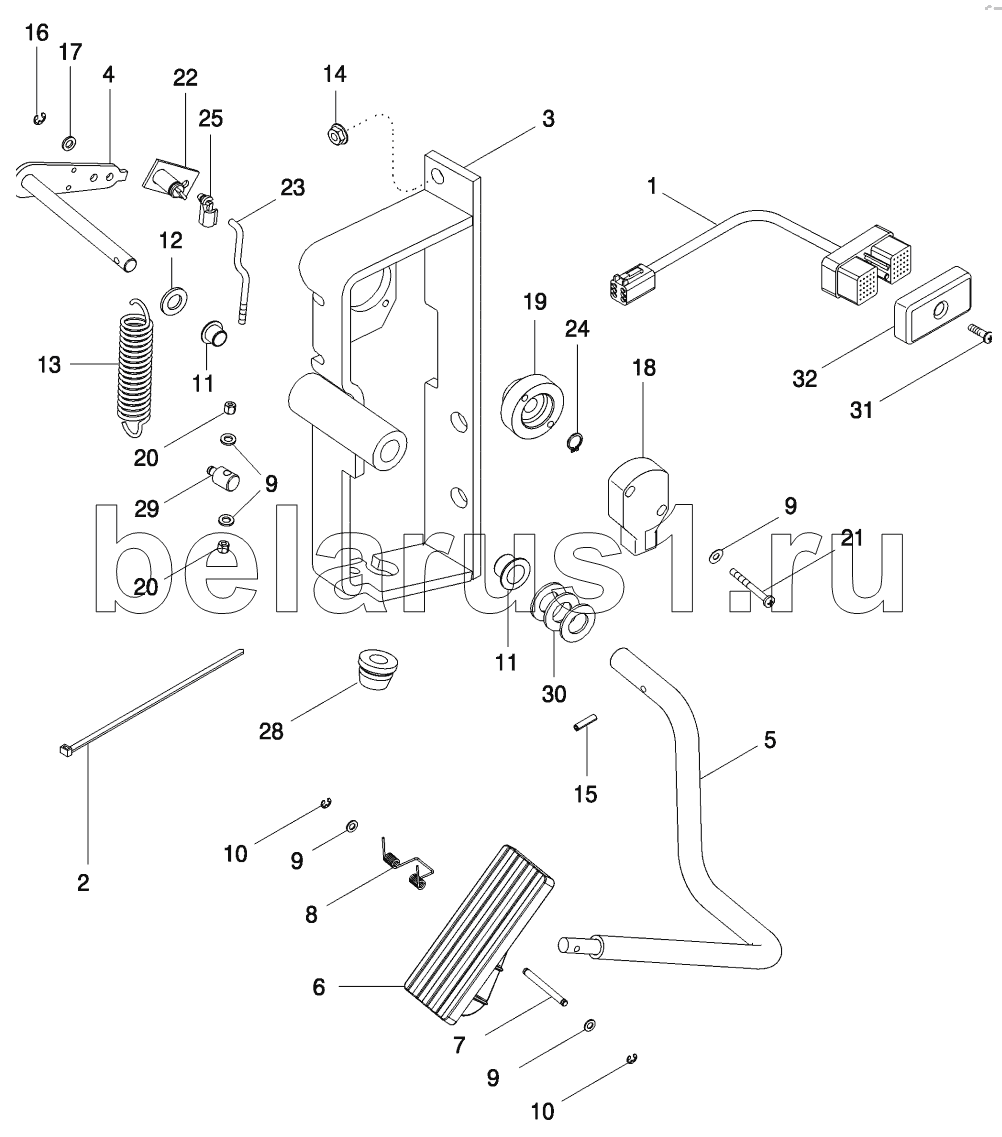

Каталог запасных частей к технике: CASE IH MX-305 Magnum. FOOT THROTTLE
1
2
2
3
4
5
6
7
8
9
9
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86984487 | HARNESS | |
| 2 | L11541 | CABLE TIE | |
| 2 | 473321C1 | STRAP | |
| 3 | 404659A4 | FRAME | |
| 4 | 446487A2 | LEVER | |
| 5 | 446488A1 | TUBE ASSY | |
| 6 | 297853A2 | PEDAL | |
| 7 | 255291A1 | PIN | |
| 8 | 256776A1 | SPRING | |
| 9 | 895-11005 | WASHER | |
| 10 | 800-435 | CIRCLIP | |
| 11 | 1533540C1 | EYEBOLT | |
| 12 | 895-11012 | WASHER | |
| 13 | 248913A2 | SPRING | |
| 14 | 825-2408 | NUT | |
| 15 | 838-3528 | PIN | |
| 16 | 800-316 | CIRCLIP | |
| 17 | 895-11006 | WASHER | |
| 18 | 231426A1 | POTENTIOMETER | |
| 19 | 231410A1 | BUSHING | |
| 20 | 832-10405 | NUT | |
| 21 | 840-1550 | SCREW | |
| 22 | 322108A1 | SUPPORT | |
| 23 | 322109A1 | ROD | |
| 24 | 800-1112 | RING | |
| 25 | 60-2404T1 | RETAINER | |
| 28 | 182220A1 | GROMMET | |
| 29 | 307475A1 | PIVOT | |
| 30 | 495-81020 | WASHER | |
| 31 | 490-1108 | SCREW | |
| 32 | 279267A1 | PLUG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
