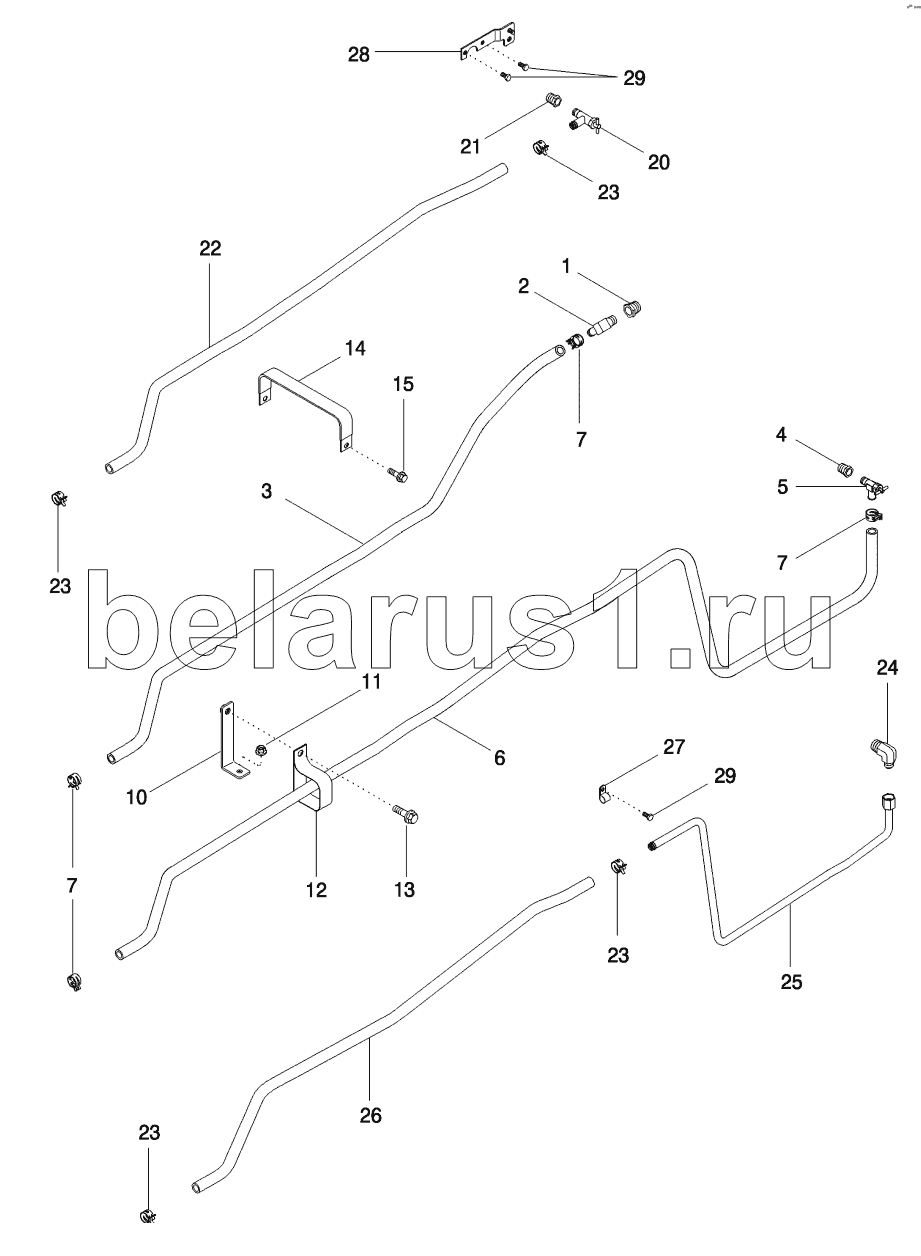

Каталог запасных частей к технике: CASE IH MX-285 Magnum. HEATER SYSTEM
1
2
3
4
5
6
7
7
7
10
11
12
13
14
15
20
21
22
23
23
23
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 217-45 | REDUCER | |
| 2 | 217-134 | ELBOW | |
| 3 | 1974656C1 | HOSE | |
| 4 | 221-1092 | REDUCER | |
| 5 | 301803R1 | VALVE | |
| 6 | 1327781C2 | HOSE | |
| 7 | 1954736C1 | CLAMP | |
| 10 | 414850A1 | BRACKET | |
| 11 | 825-2408 | NUT | |
| 12 | 1301387C2 | CLIP | |
| 13 | 614-8020 | BOLT | |
| 14 | 408735A1 | GUIDE | |
| 15 | 844-8020 | BOLT | |
| 20 | 301803R1 | VALVE | |
| 21 | 221-1092 | REDUCER | |
| 22 | 1974656C1 | HOSE | |
| 23 | 1954736C2 | CLAMP | |
| 24 | 87429524 | ELBOW | |
| 25 | 87439034 | TUBE ASSY | |
| 25 | 87416046 | TUBE ASSY | |
| 26 | 1500341C2 | HOSE | |
| 27 | 515-22159 | CLAMP | |
| 28 | 87421281 | BRACKET | |
| 29 | 614-8016 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
