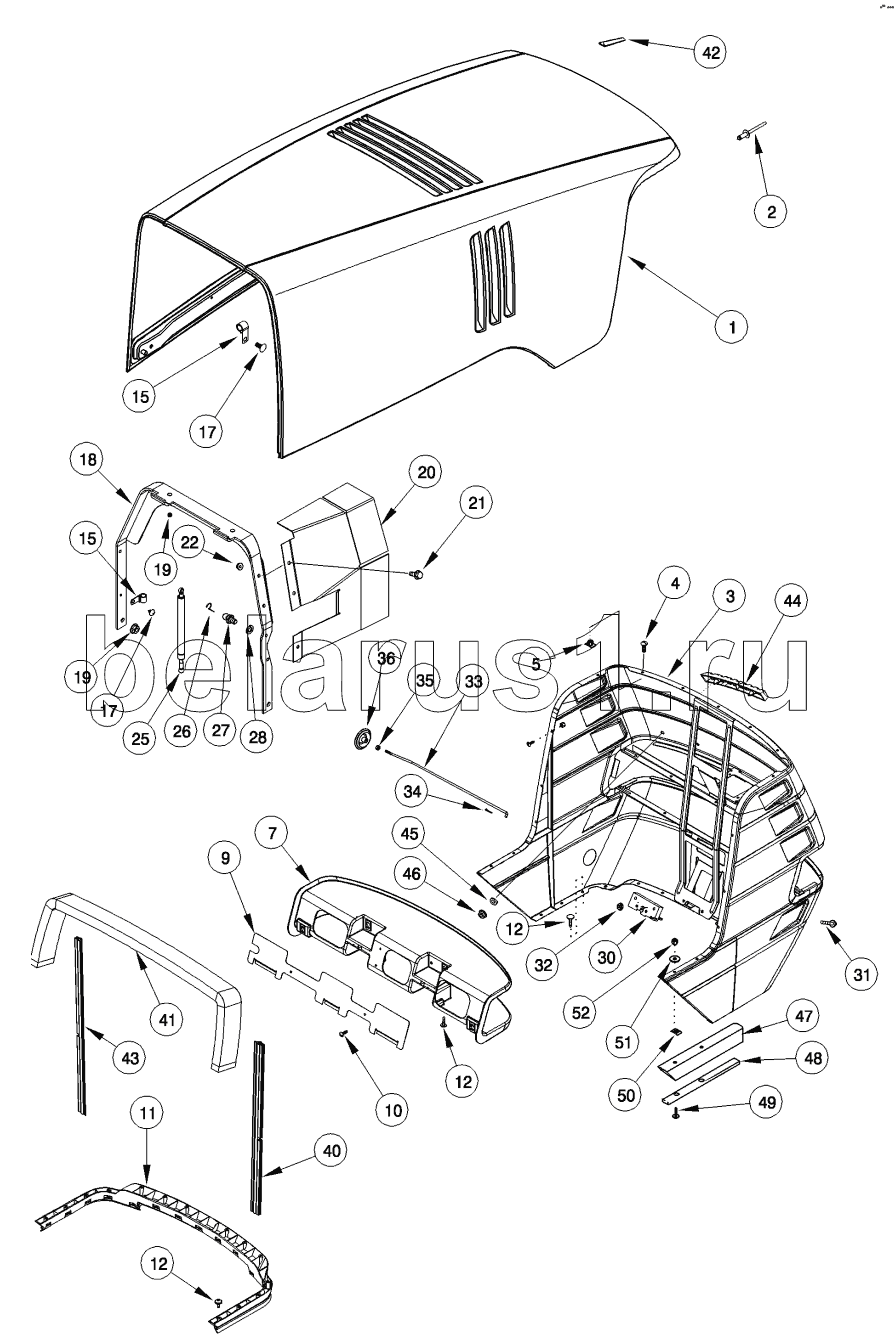

Каталог запасных частей к технике: CASE IH MX-240 Magnum. HOOD - TILTING
1
2
3
4
5
7
9
10
11
12
12
12
15
15
17
17
18
19
19
19
20
21
22
25
26
27
28
30
31
32
33
34
35
36
40
41
42
43
44
45
46
47
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86988161 | HOOD ASSY | |
| 2 | 151-539 | RIVET | |
| 3 | 389681A2 | GRILLE | |
| 4 | 104033C2 | SCREW | |
| 5 | 131-839 | NUT | |
| 6 | 131-833 | NUT | |
| 7 | 257465A2 | HOUSING | |
| 8 | 104033C2 | SCREW | |
| 9 | 257581A1 | PLATE | |
| 10 | 104033C2 | SCREW | |
| 11 | 408239A1 | MOLDING | |
| 12 | 1975782C1 | SCREW | |
| 15 | 516-22127 | CLAMP | |
| 17 | 93199C1 | FASTENER | |
| 18 | 252367A5 | BRACE | |
| 19 | 829-1412 | NUT | |
| 19 | 829-4312 | NUT | |
| 20 | 251858A1 | PROTECTION PLATE | |
| 21 | 844-8020 | BOLT | |
| 22 | 825-2408 | NUT | |
| 25 | 252636A1 | CYLINDER ASSY | |
| 26 | 3233348R1 | CLIP | |
| 27 | 3234063R1 | BALL JOINT | |
| 28 | 892-11010 | WASHER | |
| 30 | R55002 | LATCH | |
| 31 | 844-6035 | BOLT | |
| 32 | 825-2406 | NUT | |
| 33 | 297958A2 | ROD | |
| 34 | 733-2512 | PIN | |
| 35 | 829-1406 | NUT | |
| 36 | 301222A1 | BUTTON | |
| 40 | 281158A1 | SEAL | |
| 41 | 281159A1 | SEAL | |
| 42 | 1968108C2 | GUIDE | |
| 43 | 308101A1 | SEAL | |
| 44 | 303520A2 | SYMBOLS | |
| 45 | 316098A1 | SPACER | |
| 46 | 825-5148 | NUT | |
| 47 | 394774A1 | GUIDE | |
| 47 | 394773A1 | GUIDE | |
| 48 | 394438A1 | PLATE | |
| 49 | 395764A1 | BOLT | |
| 50 | 131-887 | NUT | |
| 51 | 895-30108 | WASHER | |
| 52 | 832-10404 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
