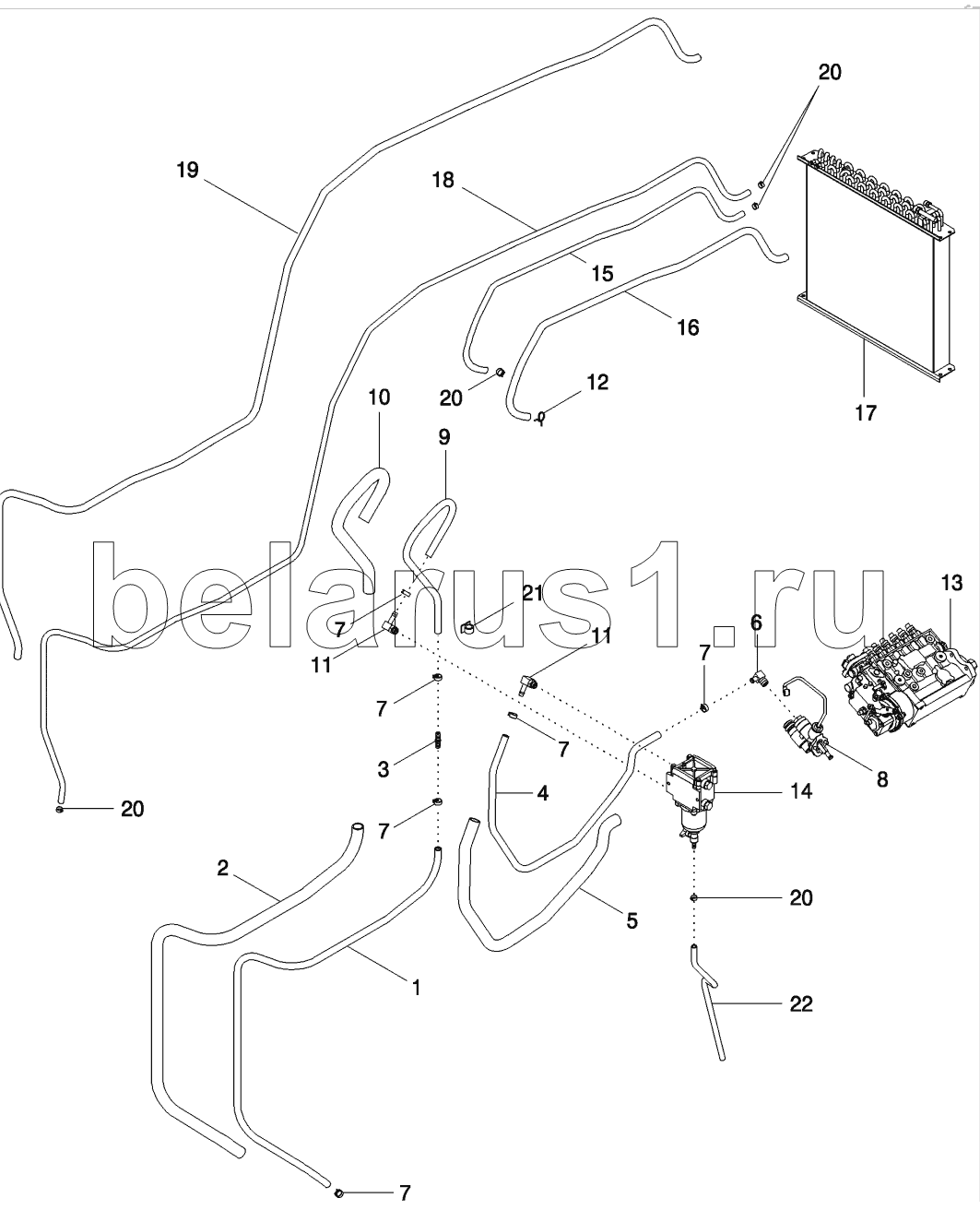

Каталог запасных частей к технике: CASE IH MX-240 Magnum. FUEL LINES
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 284735A2 | HOSE | |
| 2 | 291260A2 | CONDUIT | |
| 3 | 336427A1 | COUPLING | |
| 4 | 356413A3 | HOSE | |
| 5 | 356415A2 | CONDUIT | |
| 6 | 372110A1 | DRAINCOCK/TAP | |
| 7 | 214-1408 | CLAMP | |
| 8 | INSTRUCTION | INSTRUCTION | |
| 9 | 356412A1 | HOSE | |
| 10 | 356414A1 | CONDUIT | |
| 11 | 217-348 | FITTING | |
| 12 | 214-1706 | CLAMP | |
| 13 | INSTRUCTION | INSTRUCTION | |
| 14 | 336429A2 | FILTER | |
| 15 | 87414516 | HOSE | |
| 16 | 87414517 | CONDUIT | |
| 17 | INSTRUCTION | INSTRUCTION | |
| 18 | 284736A3 | HOSE | |
| 19 | 363250A2 | CONDUIT | |
| 20 | 1348264C1 | CLAMP | |
| 21 | 169850C2 | CLIP | |
| 22 | 360525A1 | HOSE |
