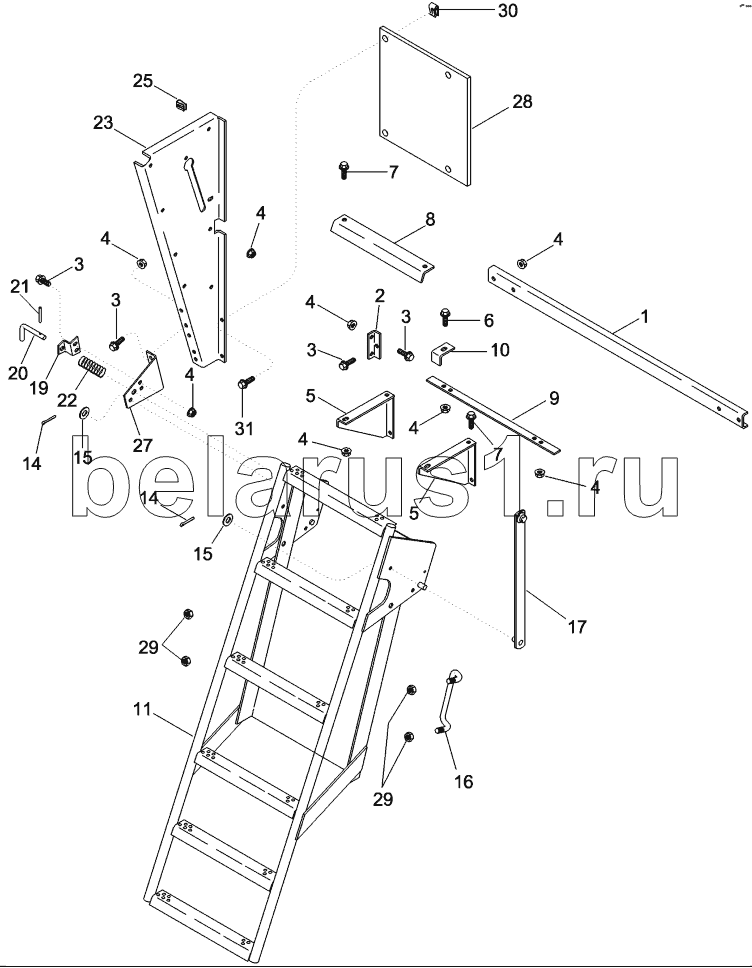

Каталог запасных частей к технике: CASE IH Axial Flow 2388. LADDER, SERVICE
1
2
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
7
7
8
9
10
11
14
14
15
15
16
17
19
20
21
22
23
25
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 382341A1 | CHANNEL | |
| 2 | 1327997C2 | BRACKET | |
| 3 | 477-73112 | BOLT | |
| 4 | 231-5145 | NUT | |
| 5 | 1347489C1 | SUPPORT | |
| 6 | 477-73116 | SCREW | |
| 7 | 409-7512 | BOLT | |
| 8 | 1327607C1 | PLATE | |
| 9 | 1319722C1 | BAR | |
| 10 | 1321975C1 | BRACKET | |
| 11 | 87553728 | LADDER | |
| 14 | 432-1212 | PIN | |
| 15 | 495-11066 | WASHER | |
| 16 | 1329715C1 | HANDLE | |
| 17 | 1321698C1 | LINK | |
| 19 | 1319739C1 | BRACKET | |
| 20 | 1319740C2 | PIN | |
| 21 | 38-1813 | PIN | |
| 22 | 540815R2 | SPRING | |
| 23 | 87552551 | BRACE | |
| 24 | 364130A1 | SUPPORT | |
| 25 | 488837C1 | NUT | |
| 27 | 1319738C1 | BRACKET | |
| 28 | 364784A1 | PLATE | |
| 29 | 231-5148 | NUT | |
| 30 | 231-5144 | NUT | |
| 31 | 409-748 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
