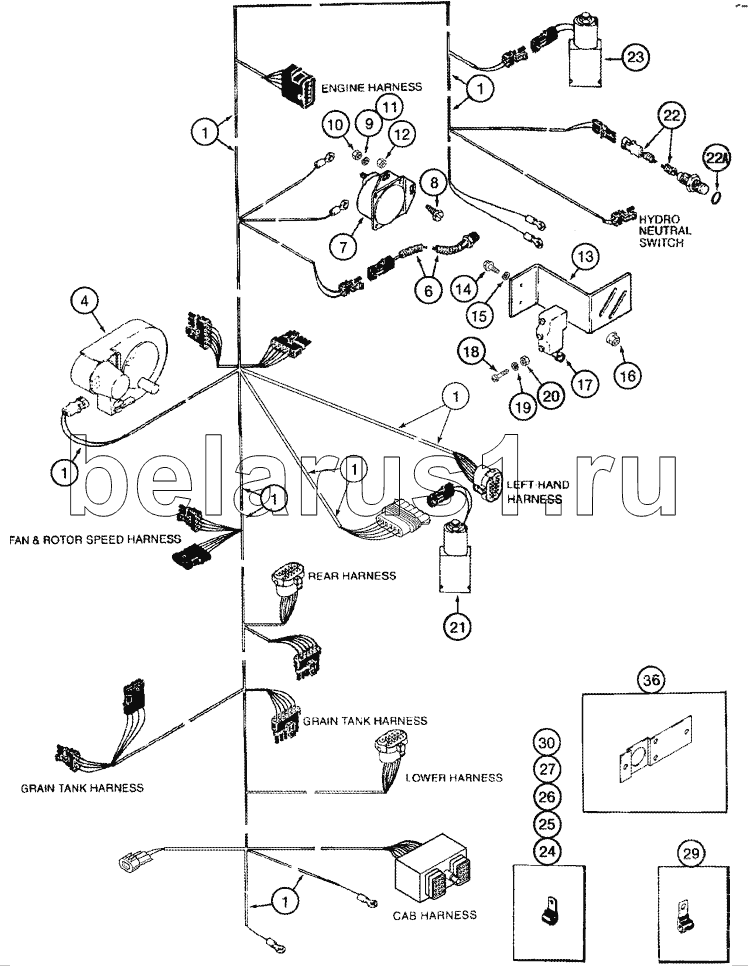

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HARNESS, CENTER

1
1
1
1
1
1
1
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22A
23
24
25
26
27
29
30
36
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 87361204 | HARNESS | |
1 | 87639483 | HARNESS | |
2 | 187308A1 | CAP | |
3 | 187309A1 | BAR | |
4 | 127813A1 | LAMP | |
5 | H40556 | BULB | |
6 | 122428A1 | SWITCH | |
7 | 178149A1 | SWITCH | |
8 | 276-1458 | SCREW | |
9 | 492-11031 | WASHER | |
10 | 425-105 | NUT | |
11 | 492-11010 | WASHER | |
12 | 225-14210 | NUT | |
13 | 141944A1 | SUPPORT | |
14 | 409-7412 | BOLT | |
15 | 492-11031 | WASHER | |
16 | 231-5144 | NUT | |
17 | 141655A1 | SWITCH | |
18 | 470-10620 | SCREW | |
19 | 280384 | WASHER | |
20 | 225-14106 | NUT | |
21 | 384307A1 | VALVE | |
22 | 177678A1 | SWITCH | |
22A | 237-6008 | O-RING | |
23 | 275986A2 | VALVE | |
24 | 515-25476 | CLAMP | |
25 | 515-23381 | CLAMP | |
434-512 | 434-512 | BOLT | |
231-5145 | 231-5145 | NUT | |
26 | 515-23222 | CLAMP | |
27 | 515-23190 | CLAMP | |
29 | 516-23127 | CLAMP | |
30 | 515-23254 | CLAMP | |
844-12025 | 844-12025 | BOLT | |
9804279 | 9804279 | NUT | |
844-8025 | 844-8025 | BOLT | |
35 | 197514A2 | SWITCH | |
825-2408 | 825-2408 | NUT | |
102251A1 | 102251A1 | CLIP | |
231-5144 | 231-5144 | NUT | |
409-748 | 409-748 | BOLT | |
36 | 1988723C1 | SUPPORT | |
87302571 | 87302571 | SCREW | |
231-51409 | 231-51409 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
