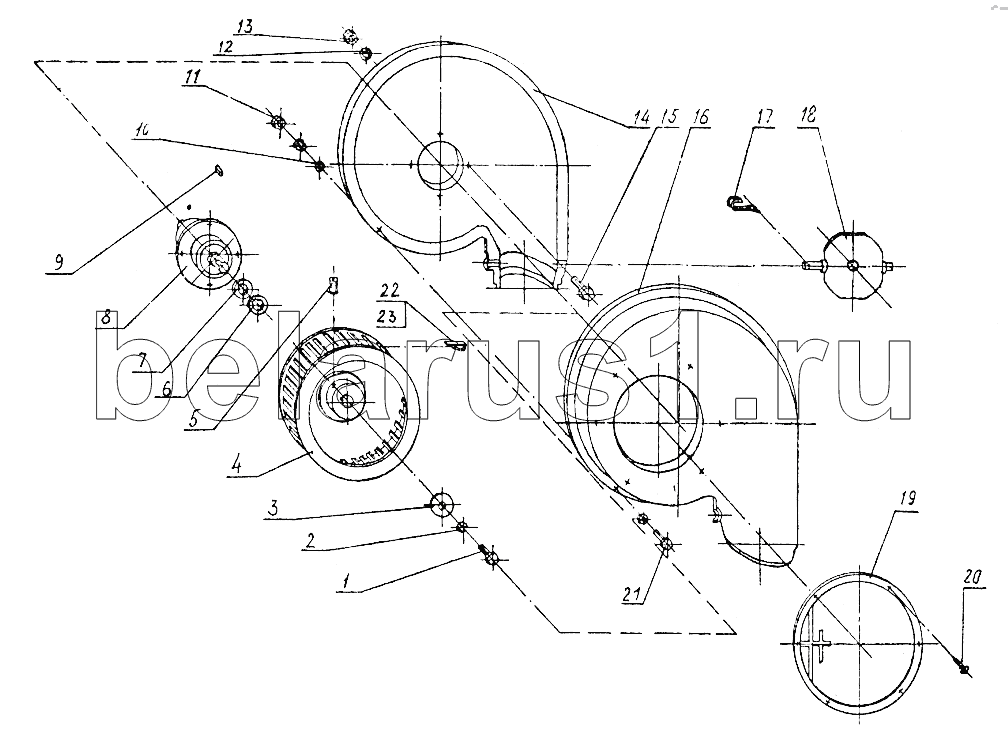

Каталог запасных частей к технике: БЭМЗ СПУ-6. Вентилятор ОТИБ.303311.001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтM8-6gx25.36.019 | Болт | |
| 2 | Шайба865Г.019 | Шайба | |
| 3 | ОТИБ.711141.047 | Шайба | |
| 4 | ОТИБ.304165.004 | Ротор | |
| 5 | ВинтB.M8-6g1.14.4016 | Винт | |
| 6 | ОТИБ.711191.001 | Шайба | |
| 7 | ОТИБ.711191.001-02 | Шайба | |
| 8 | ОТИБ.301524.002 | Подшипниковый узел | |
| 9 | Шпонка6x6x32 | Шпонка | |
| 10 | Шайба6.04.019 | Шайба | |
| 11 | ГайкаМ6-7Н.04.019 | Гайка | |
| 12 | Шайба1065Г.019 | Шайба | |
| 13 | ГайкаМ10-7Н.04.019 | Гайка | |
| 14 | ОТИБ.732172.001 | Корпус | |
| 15 | БолтM10-6gx40.36.019 | Болт | |
| 16 | ОТИБ.732172.002 | Корпус | |
| 17 | ОТИБ.753655.001 | Пружина | |
| 18 | ОТИБ.742234.003 | Заслонка | |
| 19 | ОТИБ.735224.056 | Решетка | |
| 20 | Винт2-5x16.01.019 | Винт | |
| 21 | БолтM5-6gx30.36.019 | Болт | |
| 22 | ОТИБ.745483.002 | Балансир | |
| 23 | ОТИБ.745483.002-01 | Балансир |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
