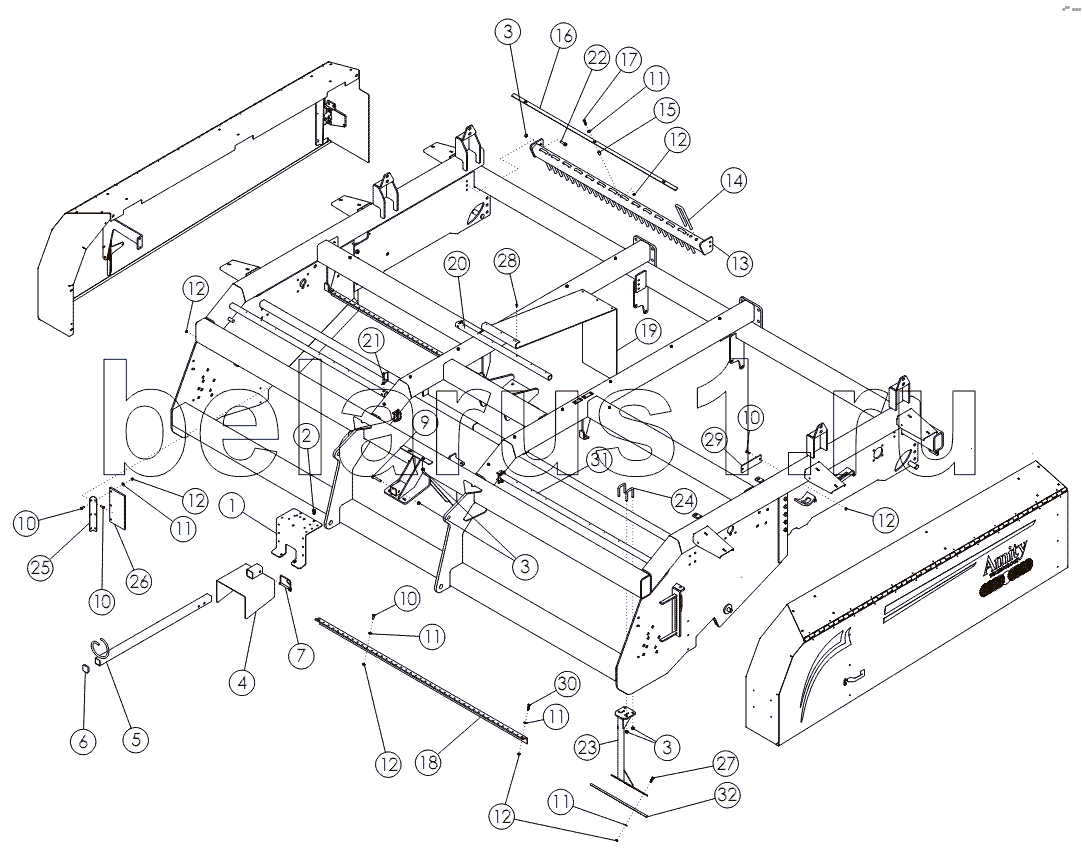

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30w. GUARDS AND SHIELDS
1
2
3
3
3
4
5
6
7
9
10
10
10
10
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 62883 | Пластина для крепления | |
| 2 | 1011096 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 3 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 4 | 63354 | Щиток | |
| 5 | 54800 | WLDMT-HOSE SUPPORT | |
| 6 | 63869 | CAPLUG-2 SQ | |
| 7 | 52408 | SPRING PIN .50, X 3.50, | |
| 8 | 52901 | Щиток | |
| 9 | 1011611 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 10 | 1011600 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 11 | 1011828 | Шайба | |
| 12 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 13 | 58182 | WLDMT - MOUNT | |
| 14 | 69117 | U ROD ZP | |
| 15 | 58446 | Втулка | |
| 16 | 58448 | STRAP | |
| 17 | 1011603 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 18 | 51225 | MOUNT - TARP 8R | |
| 19 | 58961 | Фартук | |
| 20 | 57721 | TUBE - INNER APRON 6R/8R | |
| 21 | 59101 | Булавка | |
| 22 | 1011608 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 23 | 62378 | WLDMT - DEFLECTOR | |
| 24 | 65658 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 25 | 51331 | Щиток м\р 56см | |
| 26 | 51680 | Отражатель | |
| 27 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 28 | 1011974 | RIVET-POP: .19 X .531 ZP | |
| 29 | 63501 | PLATE - COVER | |
| 30 | 1011602 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 31 | 64508 | TUBE-OUTER APRON MOUNT 6R30 | |
| 32 | 51687 | DEFLECTOR-RUBBER | |
| 33 | 69265 | ASSY - LH DOOR | |
| 34 | 69350 | ASSY - RH DOOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
