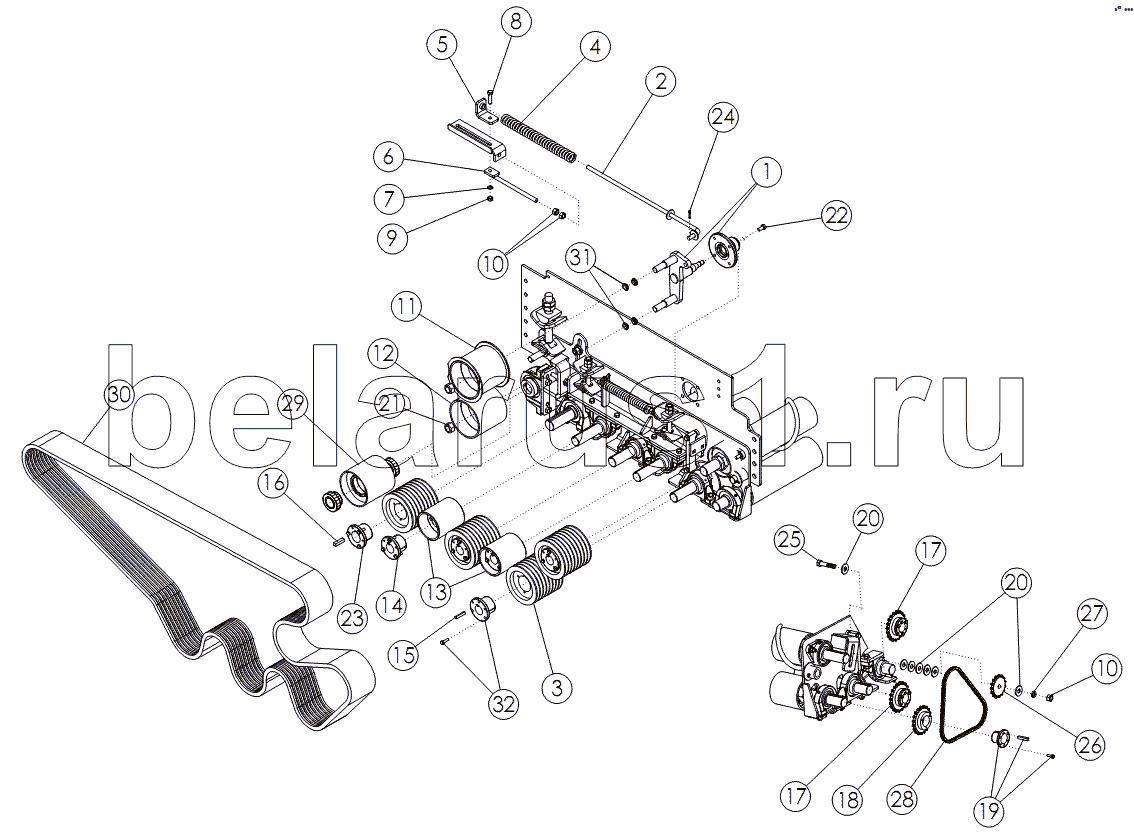

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s. CLEANING ROLL DRIVE
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 56422 | Натяжитель в сборе | |
| 2 | 56711 | Направляющая | |
| 3 | 57680 | SHEAVE 8B62Q | |
| 4 | 56853 | Пружина | |
| 5 | 56708 | Угольник | |
| 6 | 56707 | Натяжная шпилька | |
| 7 | 1011581 | WASHER-LOCK | |
| 8 | 1011609 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 9 | 1011577 | NUT-HEX | |
| 10 | 1011578 | NUT-HEX: .63 NC GR2 ZP | |
| 11 | 58295 | WLDMT - IDLER | |
| 12 | 56425 | TIGHTENER IDLER | |
| 13 | 56398 | WLDMT - PULLEY 8R | |
| 14 | 50335 | Переходная коническая втулка | |
| 15 | 50152 | KEY .38 X .38 X 2.00 | |
| 16 | 57995 | Шпонка 50х.50х2.0 | |
| 17 | 53649 | Звездочка | |
| 18 | 62106 | Звёздочка | |
| 19 | 53641 | Переходная коническая втулка | |
| 20 | 1013024 | WASHER-FLAT: .63 ZP | |
| 21 | 1016969 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 22 | 1015558 | BOLT-HEX .50 X 1.00 NF GR5 ZP | |
| 23 | 58248 | HUB Q2 200 | |
| 24 | 1019827 | Шплинт | |
| 25 | 1011624 | BOLT-HEX: .63 X 3.00 NC GR5 ZP | |
| 26 | 53651 | Натяжная звездочка | |
| 27 | 1011813 | WASHER-LOCK: .63 ZP | |
| 28 | 58165 | Роликовая цепь | |
| 29 | 56409 | ASSY - IDLER PULLEY 8R | |
| 30 | 64474 | V - BELT 8B195 | |
| 31 | 50940 | Втулка | |
| 32 | 55123 | HUB Q2 175 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
