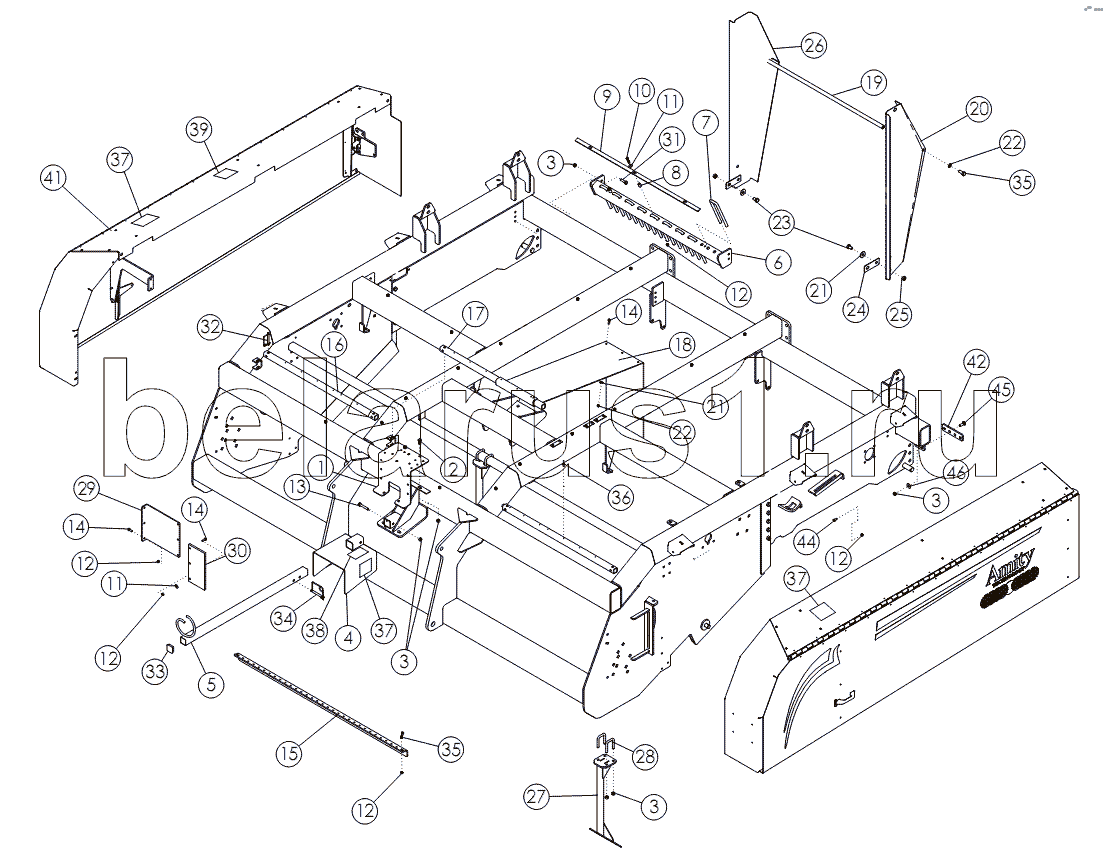

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s. GUARDS AND SHIELDS

1

2

3

3

3

3

4

5

6

7

8

9

10

11

11

12

12

12

12

12

13

14

14

14

15

16

17

18

19

20

21

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

35

36

37

37

37

38

39

41

42

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	62883		Пластина для крепления
2	1011096		BOLT-HEX: .50 X 1.00 NC GR5 ZP
3	1027461		NUT-TOPLOCK: .50 NC GR5 ZP
4	63354		Щиток
5	54800		WLDMT-HOSE SUPPORT
6	64829		WLDMT-MOUNT
7	69117		U ROD ZP
8	58446		Втулка
9	64834		STRAP
10	1011603		BOLT-HEX: .38 X 1.75 NC GR5 ZP
11	1011828		Шайба
12	1016999		NUT-TOPLOCK: .38 NC GR5 ZP
13	1011611		BOLT-HEX: .50 X 3.00 NC GR5 ZP
14	1011600		BOLT-HEX: .38 X 1.00 NC GR5 ZP
15	64827		MOUNT-TARP 6R24
16	64602		TUBE-OUTER APRON 6R24
17	57721		TUBE - INNER APRON 6R/8R
18	58961		Фартук
19	56754		Труба
20	56257		Щиток
21	1013024		WASHER-FLAT: .63 ZP
22	1011813		WASHER-LOCK: .63 ZP
23	1032275		BOLT - HEX: 63 X 100 NC GR5 ZP
24	56256		Пластина
25	1016595		NUT-TOPLOCK: .63 NC GR5 ZP
26	56258		Щиток
27	62378		WLDMT - DEFLECTOR
28	65658		U-BOLT .50 X 3 X 2.06 X 3
29	51331		Щиток м\р 56см
30	51680		Отражатель
31	1011608		BOLT-HEX: .50 X 1.75 NC GR5 ZP
32	59101		Булавка
33	63869		CAPLUG-2 SQ
34	52408		SPRING PIN .50, X 3.50,
35	1011602		BOLT-HEX: .38 X 1.50 NC GR5 ZP
36	1011974		RIVET-POP: .19 X .531 ZP
37	52341		DECAL-WARNING
38	52336		DECAL-CAUTION
39	53740		DECAL - DANGER
40	69310		ASSY-LH DOOR 6R AND 8R
41	69370		ASSY-LH DOOR 6R AND RH
42	69288		PLATE-SUPPORT 6R24
43	69289		MOUNT-BOLT ON TOP 6R24
44	1011599		BOLT-HEX: .38 X .75 NC GR5 ZP
45	1011660		BOLT-CRG: .50 X 1.50 NC GR5 ZP
46	1014443		WASHER-FLAT: .50 ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
