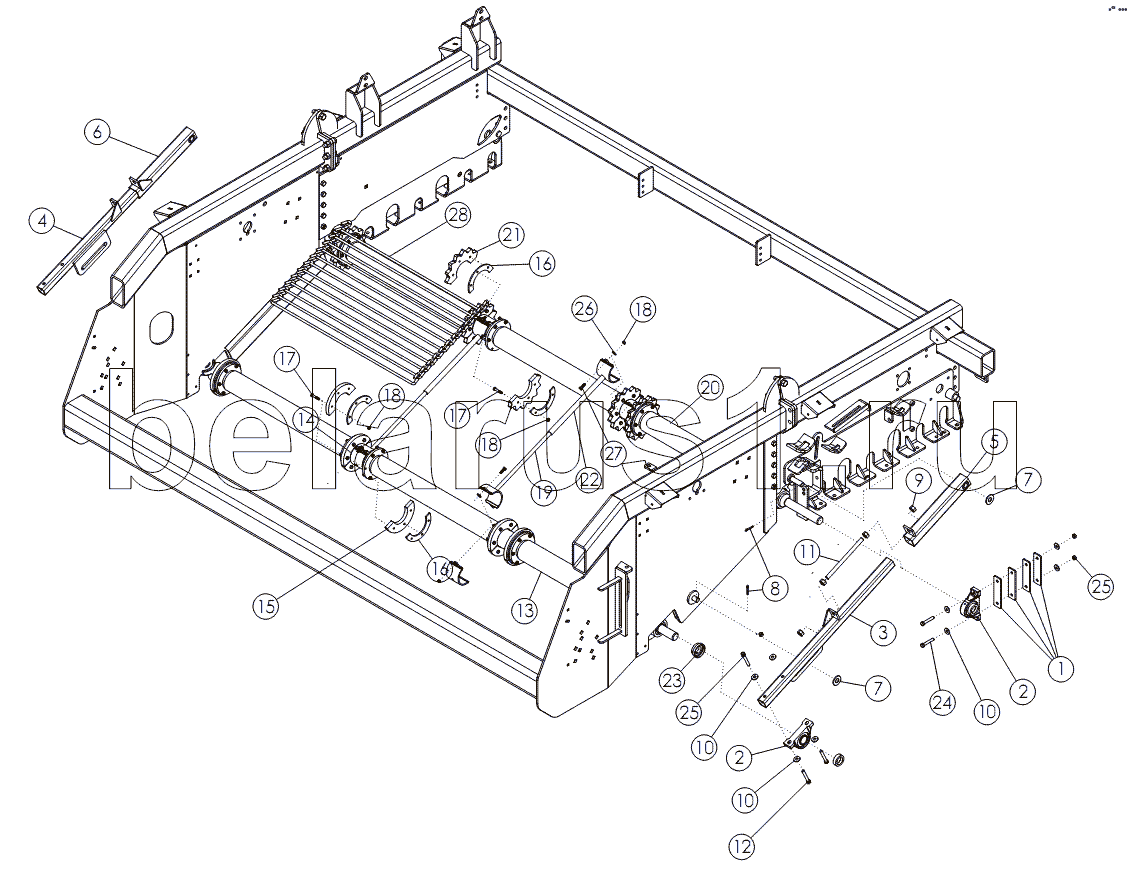

Каталог запасных частей к технике: Amity Wic Harvester 6 row 24s. APRON SHAFT
1
2
2
3
4
5
6
7
7
8
9
10
10
10
11
12
13
14
15
16
16
17
17
18
18
18
19
20
21
22
23
24
25
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 56672 | Регулировочные пластины | |
| 2 | 52405 | BEARING-PILLOW 1-3/4 | |
| 3 | 56697 | Труба внутренняя регулировочная | |
| 4 | 56698 | Труба внутренняя регулировочная | |
| 5 | 56692 | Труба наружная левая | |
| 6 | 56693 | Труба наружная правая | |
| 7 | 1020685 | WASHER-FLAT: 1.00 ZP | |
| 8 | 1016944 | PIN-COTTER: .25 X 2.00 ZP | |
| 9 | 1011620 | NUT-HEX: .75 NC GR2 ZP | |
| 10 | 1014443 | WASHER-FLAT: .50 ZP | |
| 11 | 56718 | Регулировочная шпилька | |
| 12 | 1029104 | Болт | |
| 13 | 64769 | WLDMT- BOTTOM APRON SHAFT | |
| 14 | 64159 | Скоба | |
| 15 | 58322 | Поддерживающий полуролик | |
| 16 | 62836 | Полудиск | |
| 17 | 1011725 | BOLT-HEX: .38 X 2.00 NC GR5 ZP | |
| 18 | 1016999 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 19 | 64161 | Пруток | |
| 20 | 64768 | WLDMT-TOP APRON SHAFT | |
| 21 | 58318 | SPROCKET - HALF 238 ZP | |
| 22 | 64162 | Труба | |
| 23 | 52382 | SEAL PROTECTOR 1.75 | |
| 24 | 1011611 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 25 | 1027461 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 26 | 1011828 | Шайба | |
| 27 | 1011601 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 28 | 53844 | CHAIN 1/2 X 42 X 238 | |
| 28 | 64824 | CHAIN 1/2 X 46 X 2.38 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
