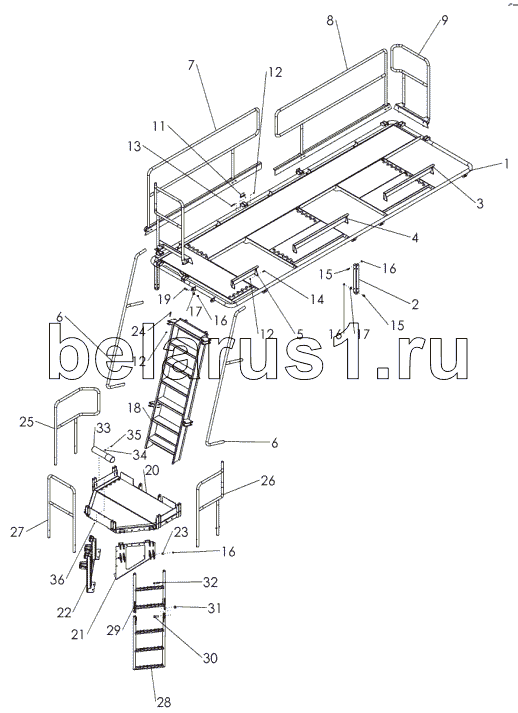

Каталог запасных частей к технике: Amity-5250. ASSY - CATWALKS AND RAILINGS AND LADDERS

1

2

3

4

5

6

6

7

8

9

11

12

12

12

13

14

15

15

16

16

16

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	37370		WLDMT-MAIN CATWALK 525 BU
2	37361		PLATE-CATWALK BRACE
3	37365		WLDMT-KICK RAIL 38.25
4	37366		WLDMT-KICK RAIL 42
5	37367		WLDMT-KICK RAIL 20
6	37179		WLDMT-TUBE LADDER HANDRAIL
7	37395		WLDMT-FRONT SIDE HANDRAIL
8	37398		WLDMT-REAR SIDE HANDRAIL
9	37369		WLDMT-BACK HANDRAIL
10	37399		WLDMT-FRONT HANDRAIL
11	37661		SPRING PIN .38 X 2.50
12	1016999		NUT-TOPLOCK: .38 NC GR5 ZP
13	1015174		BOLT-HEX: .38 X 2.50 NC GF5 ZP
14	1011600		BOLT-HEX: .38 X 1.00 NC GR5 ZP
15	1011096		BOLT-HEX: .50 X 1.00 NC GR5 ZP
16	1027461		NUT-TOPLOCK: .50 NC GR5 ZP
17	1014443		WASHER-FLAT: .50 ZP
18	37255		WLDMT-LADDER
19	1011607		BOLT-HEX
20	37606		WLDMT-FRONT CATWALK
21	37580		WLDMT-CATWALK MOUNT LH
22	37585		WLDMT-CATWALK MOUNT RH
23	65254		TUBE-SPACER ZP
24	59390		BOLT-HEX: .38 X 2.25 NC G5 ZP
25	37591		WLDMT-RAILING RIGHT
26	37588		WLDMT-RAILING LEFT
27	37594		WLDMT-FRONT RAILING
28	37599		WLDMT-LOWER LADDER
29	37597		WLDMT-LADDER TOP
30	62412		BOLT-HEX: .75 X 1.75 NC GR5 ZP
31	101700		NUT-TOPLOCK: .75 NC GR5 ZP
32	1017719		BOLT-HEX: .50 X 3.25 NC GR5 ZP
33	234313		STORAGE TUBE-OWNERS MANUAL
34	1020416		WASHER-FLAT: .25 ZP
35	1011595		BOLT-HEX: .25 X .75 NC GR5 ZP
36	1030946		NUT-TOPLOCK
37	223329		HOLDER-LIGHT PLUG
38	1013423		BOLT-HEX: .25 X 1.00 NC GR5 ZP
39	1030946		NUT-TOPLOCK

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
